철사를 반대로 굽히면 왜 잘 끊어질까? 바우싱거 (Bauschinger)효과의 2가지 핵심 원리

2026년 05월 22일2026년 02월 22일 작성자: 가모프

금속재료를 다루는 엔지니어라면 재료의 강도나 경도 같은 정적인 특성뿐 아니라, 하중 이력에 따라 변하는 거동까지 이해해야 한다. 그중에서도 재료가 겪은 하중의 이력이 다음 변형에 영향을 주는 ‘바우싱거 효과(Bauschinger Effect)’는 기초적인 금속재료 지식중에 하나이지만 실무에서 매우 중요하게 사용되는 개념이라 할 수 있다.

집에서 철사를 끊으려고 할 때, 가위가 없으면 보통 같은 자리를 앞뒤로 반복해서 구부리곤 한다. 신기하게도 처음에는 빳빳하던 철사가 몇 번 반복하면 어느 순간 힘없이 툭 끊어지는 걸 볼 수 있다. 이런 현상은 단순히 ‘가공경화’ 때문이라고 생각하기 쉽지만, 여기에는 바우싱거 효과(Bauschinger Effect)라는 정교한 금속공학적 원리가 숨어 있다. 이번 글에서는 바우싱거 효과의 원리와 활용에 대해 알아 보고자 한다.

목차 (Contents) 숨기기

1. 바우싱거(Bauschinger) 효과란 무엇인가?

2. 바우싱거 효과의 원리: 전위의 거동과 백 스트레스(Back Stress)

3. 바우싱거(Bauschinger) 효과는 실무에서 왜 중요한가?

4. 실무 활용: 냉간압연 판재 교정(Tension Leveling) 공정

5. 엔지니어링적 시사점

1. 바우싱거(Bauschinger) 효과란 무엇인가?

금속 재료에 한쪽 방향으로 인장(또는 압축) 하중을 가해 소성 변형을 일으킨 후, 하중의 방향을 반대로 바꾸어 가하면 항복 강도가 처음보다 현저히 낮아지는 현상을 말한다. 즉, 인장 시킨 금속은 인장 강도는 높아지지만(가공 경화), 반대로 압축하려 할 때는 원래보다 더 쉽게 변형이 시작된다.

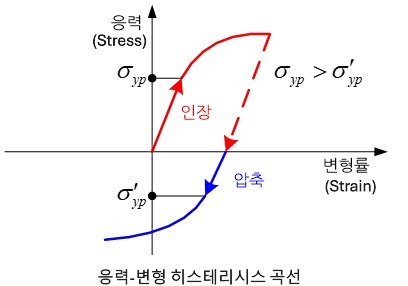

위 곡선에서 알 수 있듯이, 역방향 하중 시의 항복강도 (σ’_yp)는 초기 인장 시의 항복강도(σ_yp)보다 낮게 나타난다.

2. 바우싱거 효과의 원리: 전위의 거동과 백 스트레스(Back Stress)

이 현상의 핵심 기전은 미시적 관점에서의 전위(Dislocation) 거동에 있다. 바우싱거 효과의 핵심원리라 할 수 있는 내용은 첫째 전위의 축적과 압축응력, 둘째는 역방향 하중시의 거동 변화라고 정리할 수 있다.

전위의 축적과 압축응력: 금속에 인장력을 가하면 내부의 전위들이 이동하다가 결정립계(Grain Boundary)나 불순물 등에 걸려 쌓이게 된다. 이때 쌓인 전위들은 주변에 미세한 반대 방향의 탄성 응력장(Back Stress)을 형성하게 된다.
역방향 하중 시의 거동: 이 상태에서 하중의 방향을 반대로(압축) 바꾸면, 이미 형성되어 있던 백 스트레스가 전위를 반대 방향으로 밀어내는 보조 역할을 한다. 결국, 외부에서 가해주는 힘이 훨씬 적더라도 전위가 쉽게 움직이기 시작하면서 더 낮은 응력에서 항복이 일어나는 것이다.

구부러진 철사, 이미지 출처: Wikimedia Commons (Public Domain)

3. 바우싱거(Bauschinger) 효과는 실무에서 왜 중요한가?

금속 가공 공정이나 구조 설계에서 바우싱거 효과를 무시하면 예기치 못한 사고나 불량이 발생할 수 있다.

냉간 가공(Cold Working): 프레스 가공이나 롤링 공정에서 금속을 여러 번 굽히고 펴는 과정이 반복될 때, 재료의 강도 변화를 예측해야 한다.
잔류 응력 제어: 부품을 성형한 후 반대 방향의 하중이 걸리는 설계(예: 압력 용기, 스프링)에서 초기 설계 강도보다 낮은 지점에서 변형이 시작될 수 있음을 고려해야 한다.
피로 수명(Fatigue Life): 반복적인 하중(Cyclic Loading)을 받는 부품에서 바우싱거 효과는 재료의 피로 특성에 큰 영향을 미친다. 피로 관련해서는 이 블로그의 다른 글인 피로 1,2 편을 참조하기 바란다.

4. 실무 활용: 냉간압연 판재 교정(Tension Leveling) 공정

바우싱거(Bauschinger) 효과는 단순히 이론에 그치지 않고 실제 제조 공정에서 핵심적으로 활용된다. 특히 판재 교정 현장에서 많이 활용되고 있는 것을 볼 수 있는데, 실제로 현장에서 얇은 SUS 판재를 반복 벤딩할 때 예상보다 빨리 항복이 발생하는 경우가 있다.

냉간압연 판재의 평탄도 교정 (Tension Leveling): 냉간압연을 거친 판재는 내부 잔류응력으로 인해 휘거나 뒤틀리는 경우가 많다. 이때 판재를 여러 개의 롤러 사이로 통과시키며 반복적으로 위아래로 굽힘(Bending)을 가하는데, 이를 레벨링(Leveling) 공정이라 한다.
원리: 롤러를 통과하며 금속이 반복적으로 반대 방향의 굽힘을 겪을 때, 바우싱거 효과에 의해 항복 강도가 낮아진 구간에서 소성 변형이 쉽게 일어난다. 이를 통해 판재 내부의 불균일한 응력을 재배치하고, 아주 평평한(Flat) 상태의 판재를 얻을 수 있다.

Rolled Steel, 이미지 출처: Wikimedia Commons (Public Domain)

5. 엔지니어링적 시사점

본문에서 살표본 바와 같이 금속의 인장 소성 변형 후 반대 방향으로 하중을 가하면 내부 역응력(back stress)에 의해 반대 방향 항복응력이 감소하는 현상을 바우싱거(Bauschinger) 효과라 한다. 바우싱거(Bauschinger) 효과는 금속 성형 공정 설계 시 반드시 고려해야 할 변수중 하나이다. 특히 반복 하중을 받는 부품이나, 복잡한 벤딩 공정이 포함된 성형물 제작 시 재료의 실제 항복 지점을 정확히 예측하지 못하면 설계 치수 이탈이나 조기 파손의 원인이 될 수 있다.

@ 현장 기술사의 Insight: 바우싱거 효과와 실무적 연성 제어 => 현장 엔지니어로서 금속 재료의 소성 변형 과정에서 발생하는 바우싱거 효과는 단순히 ‘항복 강도의 저하’라는 수치적 변화를 넘어, 가공 이력에 따른 전위(Dislocation)의 축적과 역방향 이동이라는 재료 역학적 본질을 시사한다고 생각된다. 실무적으로 이는 강관의 성형(UOE 공법)이나 냉간 압연 후 스프링백(Spring-back) 예측 시 치명적인 오차 원인이 된다. 특히 인장 후 압축이 반복되는 교번 하중 환경에서는 가공 경화에 의한 강도 상승만을 믿고 설계할 경우, 실제 운용 중 예상보다 낮은 응력에서 소성 변형이 발생하여 구조적 결함으로 이어질 수 있다. 따라서 고신뢰성 부품 설계 시에는 재료의 단방향 항복 강도뿐만 아니라, 가공 이력에 따른 이방성(Anisotropy) 변화를 반드시 고려해야 하며, 필요시 적절한 응력 제거 어닐링(SR Annealing)을 통해 재료 내부에 쌓인 배배압(Back Stress)을 해소하는 공정 설계가 병행되어야 한다.

참조자료: 위키백과_바우싱거효과
