현장에서 설비 사고가 난 경우를 조사하다 보면, 외관상 멀쩡하던 부품이 어느 날 갑자기 유리처럼 깨져 있는 경우를 종종 보게 된다. 특히 반복하중이 지속적으로 작용한 곳에 이러한 파괴가 많이 발견 되는데, 과하중도 아님에도 반복적 하중이 작동하는 곳에 왜 이런 일이 생길까? 바로 설계 엔지니어가 가장 피해야 할 ‘금속 피로(Fatigue)’ 때문이다. 즉, 기계 부품이나 구조물이 설계 수치보다 훨씬 낮은 하중에서 반복적 하중의 작용으로 갑자기 파괴되는 경우가 있는데, 이는 대부분 ‘피로파괴(Fatigue Failure)‘에 의한 것이다.
전체 금속 파괴 사고의 80~90%를 차지할 만큼 치명적인 피로파괴에 대해서 이번글을 통해 알아보고자 한다. 설계 엔지니어나 공장 관리 엔지니어들이 반드시 알아야 할 피로 파괴의 정의와 S-N 커브 및 피로의 발생 원리를 알아보도록 한다.
1. 금속 피로(Fatigue)의 정의와 위험성

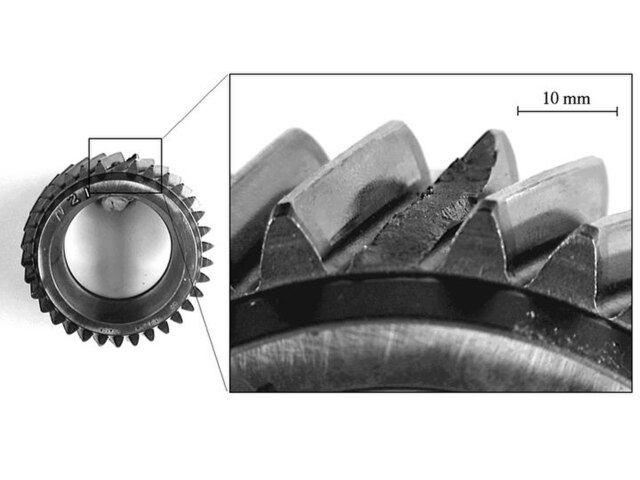

피로란 금속 재료에 항복강도보다 낮은 응력이 반복적으로 가해질 때, 미세한 균열이 발생하고 점차 커져서 결국 파괴되는 현상을 의미한다. 단 한 번의 강한 힘이 아니라, 작은 하중이 누적되어 재료가 견딜 수 있는 한계를 넘어서는 과정이다. 아래의 파단된 기어 사진은 반족적인 하중의 작용으로 발생한 실제 예이다.
Fatigue Failure, 이미지 출처: Wikimedia Commons (Public Domain)
2. S-N 곡선 분석: 피로한도 (Fatigue Limit)의 공학적 의미
재료의 피로 특성을 나타내는 가장 대표적인 지표는 S-N 곡선이다.
- S (Stress): 반복되는 응력의 진폭을 의미한다.
- N (Number of Cycles): 파괴에 이르기까지 가해진 반복 횟수를 의미한다.

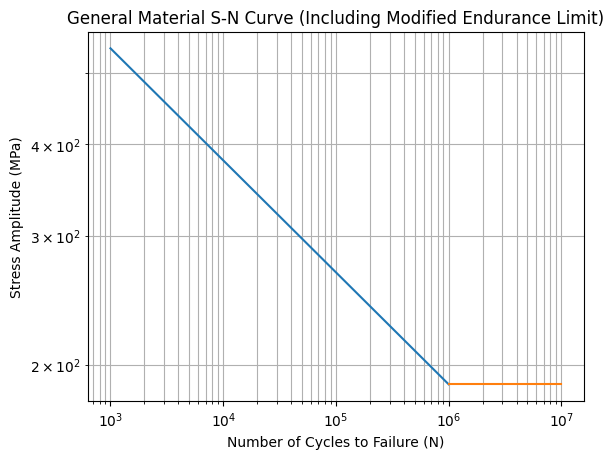

연강(Mild Steel)과 같은 철강 재료는 특정 응력 이하에서 그래프가 수평이 되는 구간이 나타나는데, 이를 ‘피로한도’라고 부른다. 이 응력 이하로 하중을 관리하면 이론적으로 파괴가 일어나지 않는 무한 수명(Infinite Life) 설계가 가능하다. 아래 그래프의 수평으로 나타난 황색선이 피로강도에 해당한다.
[S-N Curve, mild steel, wikimedia common]
1) 연강(Mild Steel) vs 비철금속(Aluminum 등) 의 차이
금속에 따라 S-N 곡선의 형태는 크게 두 가지로 나눈다.
a. 비철금속 (Non-ferrous Alloys): 알루미늄이나 구리 같.은 재료는 수평 구간 없이 계속 아래로 떨어진다. 즉, 아주 작은 응력이라도 무한히 반복되면 언젠가는 파괴된다는 뜻이다.
[S-N Curve, non-metal, wikimedia common]
b. 연강 (Ferrous Alloys): 그래프를 그리다 보면 특정 응력 이하에서는 반복 횟수가 아무리 많아져도 파괴되지 않는 ‘수평 구간’이 나타난다. 이를 피로한도(Endurance Limit)라고 부른다.
2) 연강의 핵심, 피로한도(Endurance Limit)의 의미
연강의 S-N 곡선에서 나타나는 수평 구간은 공학적으로 매우 중요한 의미를 갖는다.
- Infinite Life (무한 수명): 피로한도보다 낮은 응력 범위에서 작동하는 부품은 반복 횟수가 107회 이상을 넘어가도 파괴되지 않는 영역에 들어선다.
- Finite Life (유한 수명): 피로한도 이상의 응력이 가해지는 영역이다. 여기서는 반복 횟수가 누적됨에 따라 결국 균열이 발생하고 파괴에 이르게 된다.
3. 피로파괴의 진행 3단계 (Initiation to Fracture)
피로(Fatigue)파괴는 한순간에 일어나는 것이 아니라 다음과 같은 세 단계를 거쳐 진행된다.
1단계: 균열의 발생 (Crack Initiation)
- 어디서? 주로 응력이 집중되는 표면(Surface)이나 내부의 미세한 결함에서 시작된다.
- 왜? 항복 강도보다 낮은 응력이지만, 반복적인 하중이 가해지면 미세한 슬립 대(Slip Band)가 형성되고, 이것이 쌓여 눈에 보이지 않는 미세 균열(Micro-crack)이 생긴다.
2단계: 균열의 진전 (Crack Propagation)
- 어떻게? 발생한 미세 균열이 반복 하중에 따라 점점 커지는 단계이다.
- 특징: 균열이 진행되면서 단면에 특유의 ‘스트라이에이션(Striation)’이라는 미세한 물결무늬를 남긴다. 육안으로는 조개껍데기 무늬 같은 ‘비치 마크(Beach Mark)’가 관찰되는 시기이기도 하다.
3단계: 최종 파괴 (Final Fracture)
- 결과: 균열이 커져서 남은 단면적이 더 이상 하중을 견딜 수 없게 되는 순간, 순식간에 툭! 하고 부러진다.
- 특징: 예고 없이 일어나는 취성 파괴의 양상을 보이며, 파단면을 보면 매끄러운 피로 진행부와 거친 최종 파단부가 뚜렷하게 대비된다.
4. 사고 조사 시 확인하는 피로파괴 파면의 특징
사고 발생 후 파면을 분석하면 피로파괴 유무를 확인할 수 있는 고유한 특징이 존재한다.
- 비치 마크 (Beach Marks): 하중의 크기 변화나 운전 정지 등으로 인해 생기는 줄무늬로 육안 관찰이 가능하다.
- 스트라이에이션 (Striations): 전자현미경으로 관찰되는 미세한 무늬이며, 응력 반복 1회당 한 줄씩 생성된다.
- 소성 변형의 부재: 연성 재료임에도 불구하고 파단면 근처에 늘어난 흔적이 거의 없이 매끈하게 파괴되는 것이 특징이다.
5. 결론
피로파괴는 구조물이 갑작스럽게 무너지는 취성 파괴의 양상을 띠기 때문에 매우 위험하다. 따라서 설계 단계에서부터 재료의 S-N 특성을 파악하고 피로한도를 기준으로 안전율을 설정하는 것이 필수적이다. Fatigue 2편에서는 피로수명의 영향 인자 및 피로파괴의 대책에 대해 알아 보고자 한다.
@ 현장 기술사의 Insight: S-N 커브는 설계의 ‘시작’이지 ‘끝’이 아니다 => 현장 실무에서 S-N 커브를 해석할 때 가장 주의해야 할 점은, 실험실의 매끄러운 시편 데이터가 실제 현장의 거친 환경을 모두 대변하지 못한다는 사실일 것이다. S-N 커브상의 피로 한도(Fatigue Limit)는 이상적인 조건에서의 수치일 뿐이며, 실제 구조물은 부식 상태, 표면의 조도, 잔류 응력등의 각종 현장 조건에 따라 커브 자체가 아래로 이동하게 된다. 따라서 기술사는 통계적인 데이터 뒤에 숨겨진 ‘설계 여유(Safety Factor)’의 개념을 이해 하고, 반복 하중이 작용하는 가혹한 현장 조건을 S-N 커브에 반영하여 설계나 현장 관리에 임해야 한다고 생각한다.
- 참조자료: 네이버 지식백과_피로파괴
