Alloy 600 열처리 후 얼룩 발생 원인과 해결 방법 (Inconel 밸브 실제 사례)

2026년 04월 18일2026년 02월 11일 작성자: 가모프

목차 (Contents) 숨기기

1. 서론: Alloy 600 열처리후 얼룩 현상

금속재료를 열처리 한 이후 밸브 표면에 검은 얼룩이나 갈색 변색이 발생하는 경우가 있다. 특히 Alloy 600(Inconel 600)과 같은 고니켈 합금은 우수한 내열성덕분에 화학플랜트에서 널리 쓰이지만, 열처리 단계에서 이러한 표면 얼룩 현상이 생각보다 자주 발생하며, 단순 외관 문제가 아니라 재료 건전성과도 연결될 수 있다. 실제로 사우디 프로젝트를 수행하는 중에 밸브에서 이러한 문제가 발생했으며(아래 사진 참조), 원인을 분석하고 조치한 내용을 정리해 본다.

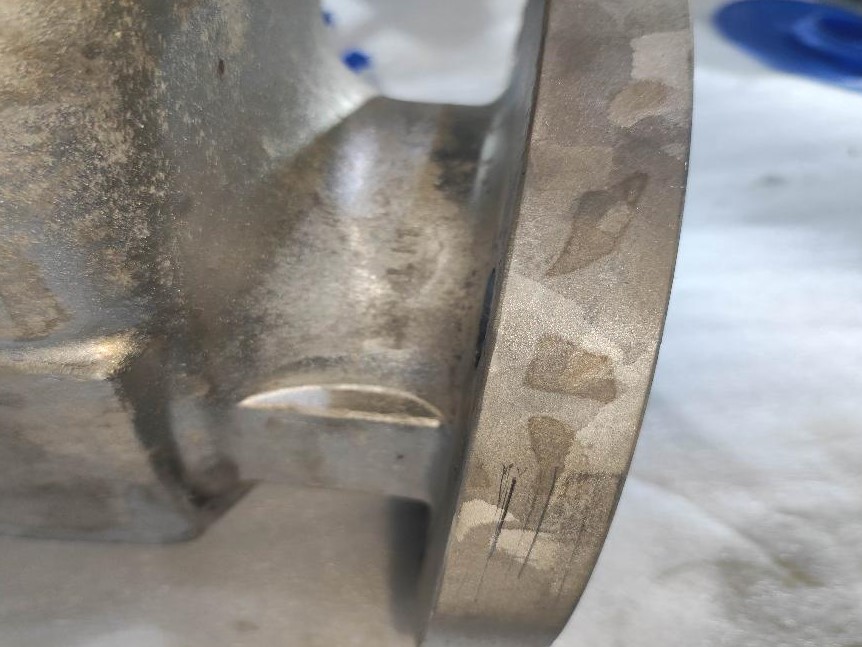

[Alloy 600 Valve Stain] -> 위 사진 부분에서 얼룩이 많이 발생함.

2. Alloy 600 Valve 얼룩의 주요 원인 분석

Alloy 600 등 고니켈 합금은 고온에서 특정 원소와 매우 민감하게 반응한다.

유황(Sulfur) 및 저융점 금속 오염: 열처리 전 표면에 남은 절삭유, 마킹 펜 자국, 그리스, 혹은 작업자의 지문에 포함된 유황(S)이나 납(Pb) 성분이 원인이다. 니켈(Ni)은 유황과 결합하여 저융점 화합물을 형성하며, 이는 고온에서 금속 내부로 침투하여 표면 변색뿐만 아니라 입계 취화(Embrittlement)를 유발할 수 있다.
불충분한 세척: 탈지(Degreasing) 공정이 미흡할 경우, 잔류한 유기 화합물이 고온에서 탄화(Carbonization)되어 표면에 고착된다.
열처리로(Furnace) 분위기: 로 내부의 산소 농도가 불균일하거나 연소 가스 내에 유황 성분이 포함되어 있을 때 표면 산화막이 불균일하게 형성되며 얼룩이 발생한다. 또한,열처리 로(Furnace) 내부의 진공도가 낮거나, 보호 가스(아르곤, 수소 등)에 불순물이 섞여 있을 때 발생한다.
열처리 온도 및 시간 미준수 : 열처리 온도가 설정치보다 높거나 유지 시간이 너무 길어지면, 금속 표면에 형성되는 크롬/니켈 산화막의 두께가 불균일해진다. 산화막의 두께에 따라 빛의 간섭 현상이 달라지는데, 이 두께가 일정하지 않으면 우리 눈에는 무지개색 혹은 검은색 얼룩(Heat Tint)으로 보이게 된다. 특히 밸브 바디처럼 형상이 복잡한 부위는 국부적으로 열이 집중되어 얼룩이 더 심해질 수 있다.

현장에서는 특히 세척이 미흡한 상태에서 Alloy 600 재료의 열처리를 진행할 경우 이러한 얼룩이 매우 높은 확률로 발생한다. 열처리로에 재료를 넣기 전에 오염된 부분이 없는지, 불충분하게 세척되지는 않았는지 꼼꼼하게 살펴보는 것이 매우 중요하다. 또한, 열처리 과정중에는 열처리로의 분위기를 잘 살펴보고, 특히 열처리 온도 및 시간을 철저히 준수하도록 한다.

3. 현장 조치 및 점검 사항

얼룩이 발견되었을 때는 단순 제거에 그치지 말고 공학적 안전성을 확인해야 한다.

침투탐상검사(PT) 실시: 단순 오염물에 의한 얼룩이라면 그라인딩으로 제거 가능하나, 만약 오염원에 의한 고온 부식이 진행되었다거나 열처리 절차 미준수라면 미세 균열(Crack)등 내부결함이 존재할 수 있다. 따라서, 그라인딩 후 반드시 PT를 통해 건전성을 확인한다.
표면 처리: 가벼운 얼룩은 기계적 연마(Grinding) 후 질산-불산 혼합액을 이용한 산세(Pickling) 및 부동태화 처리를 통해 표면 품질을 회복시킨다.

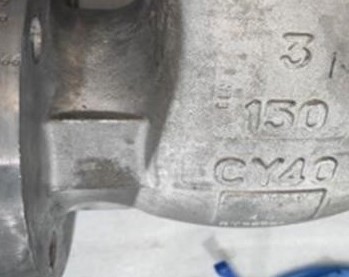

[Alloy 600 Valve Stain]

현장에서 단순 얼룩으로 판단하고 넘어가는 경우가 많지만, 실제로는 미세 균열로 이어지는 사례도 있기 때문에 외관만으로 판단하는 것은 매우 위함하고 반드시 검사가 필요하다. 현장 발생건의 경우 확인 결과 표면뿐만 아니라 열처리 절차 미준수에 따른 내부 미세 조직 변화가 있는 것으로 판단이 되어 Valve Body 자체를 교체하는 것으로 진행되었다.

4. 재발 방지 대책 (P.E.의 제언)

Alloy 600 등 고니켈 합금의 열처리는 ‘세척’에서 시작해서 ‘세척’으로 끝난다고 해도 과언이 아니다.

엄격한 세척 프로토콜: 열처리 전 아세톤 또는 알코올을 이용한 최종 탈지 작업을 필수적으로 수행해야 한다.
Low-Sulfur 소모품 사용: 현장에서 사용하는 마킹 펜, 절삭유 등은 반드시 유황과 염소 함량이 극도로 낮은(Low Sulfur & Chloride) 인증 제품만을 사용해야 한다.
취급 주의: 세척이 완료된 시편은 반드시 깨끗한 면장갑을 착용한 상태로 취급하여 지문(염분 및 유기물)에 의한 오염을 차단해야 한다.
열처리 조건 준수: 열처리 온도와 시간을 철저히 준수하고, 열처리 분위기 제어에 최선을 다한다.

5. 결론

Alloy 600의 열처리 후 얼룩은 단순한 청결도의 문제가 아니라 재료의 건전성을 위협할 수 있는 기술적 신호이다. 엔지니어는 표면 결함의 형태를 통해 오염원의 종류를 역추적하고, 철저한 전처리 공정을 정립하여 고가의 소재가 손상되는 것을 방지해야 한다. 열처리후 사진과 같은 얼룩이 발생하였다면 표면처리를 실시하고 표면처리로 제거되지 않는 경우 PT/MT 실시하여 내부 부식이나 균열을 확인해야 한다. 이와 같은 얼룩은 단순 외관 문제가 아니라 향후 균열이나 부식으로 이어질 수 있기 때문에 초기 대응이 매우 중요하다. 특히 현장에서 이러한 얼룩을 단순 외관 문제로 판단하고 넘어가는 경우가 많은데, 실제로는 설비 신뢰성과 직결될 수 있는 중요한 신호이므로 반드시 원인 분석과 검증 절차가 필요하다.

Magnetic Test, 출처: Wikimedia commons, public domain

@ 현장 기술사의 Insight: 니켈 합금의 얼룩은 ‘표면 청정’과 ‘분위기 제어’의 합작품이다

=> 위 사진에서 본 사례와 같이 실무에서 Alloy 600과 같은 고니켈 합금의 열처리 후 얼룩은 단순한 외관 결함을 넘어, 가동 중 응력부식균열(SCC)이나 국부 부식의 기점이 될 수 있다는 점에서 매우 엄격히 관리되어야 한다. 엔지니어는 현장에서 열처리 전 ‘표면 청정(Surface Cleaning)’ 단계가 완벽했는지 최우선으로 점검해야 한다. 지문, 절삭유 잔류물, 심지어 일반 탄소강과 접촉하며 묻은 미세한 철 가루조차도 고온 열처리 과정에서 확산(Diffusion)되어 영구적인 얼룩이나 산화물을 형성하기 때문이다. 또한, 진공로나 분위기 열처리 시 로(Furnace) 내부의 이슬점(Dew Point) 관리와 불순 가스 제거를 위한 퍼징(Purging) 공정이 미흡할 경우에도, 니켈의 고온 활성도에 의해 예기치 못한 변색이 발생할 수 있다. 결국 인코넬 열처리의 품질은 가열 성능보다 ‘얼마나 불순물을 배제한 환경을 유지하느냐’라는 시스템적 무결성에서 결정된다.

참조자료: 네이버 지식백과_열처리
