스테인리스가 갑자기 깨지는 이유? SCC(응력부식균열) 원인과 3가지 방지 대책

금속 재료가 특정 부식 환경에서 인장 응력을 동시에 받을 때, 연성 재료임에도 불구하고 마치 유리처럼 취성 파괴되는 현상을 응력부식균열(SCC, Stress Corrosion Cracking)이라 한다. 이는 설비의 예기치 못한 파손을 유발하는 가장 위험한 부식 형태 중 하나이다. 특히 내식성이 우수하다고 알려진 스테인리스강에서도 특정 조건이 갖춰지면 치명적인 사고로 이어진다.

현장 설계시 오스테나이트계 자료선정함에 있어서 현장 부식환경과 응력 작용등을 가장 중요하게 고려하는 이유는 바로 응력부식균열을 방지하기 위함이다.

2. 스테인리스강의 SCC 원인과 메커니즘

오스테나이트계 스테인리스강(300 series)은 내식성이 우수하나 응력부식균열에는 취약한 특성을 보인다. 순금속이나 페라이트계 스테인리스강에서는 잘 나타나지 않는다.

1) 스테리스강 SCC 원인

발생 환경: 주로 염화물(Cl^–) 이온이 존재하는 환경에서 발생하며, 온도가 60°C 이상으로 높아질수록 균열 속도가 급격히 가속화된다.
응력의 작용: 외부에서 가해지는 하중뿐만 아니라 용접, 굽힘 가공 등에 의해 금속 내부에 남아 있는 ‘잔류 응력’이 주원인이 된다.
균열의 특징: 육안으로 식별하기 어려운 미세한 균열이 내부로 전파되며, 주로 나뭇가지 모양의 수지상(Dendritic) 균열이 입내(Transgranular)를 관통하며 진행되는 것이 특징이다.

2) 왜 스테인리스강의 SCC는 광속(?)으로 진행되는가?

a. 부동태 피막의 국부적 파괴와 재생 방해

스테인리스강은 표면의 크롬 산화막(부동태 피막)이 보호막 역할을 한다. 하지만 인장 응력과 염화물이 만나면 이 피막이 ‘국부적으로’ 깨진다. 응력이 균열 끝부분(Crack Tip)에 집중되면 피막이 다시 형성될 틈도 없이 금속 내부를 계속 파고다.

[부동태 피막의 파괴]

b. 응력 집중의 가속화 (Auto-catalytic)

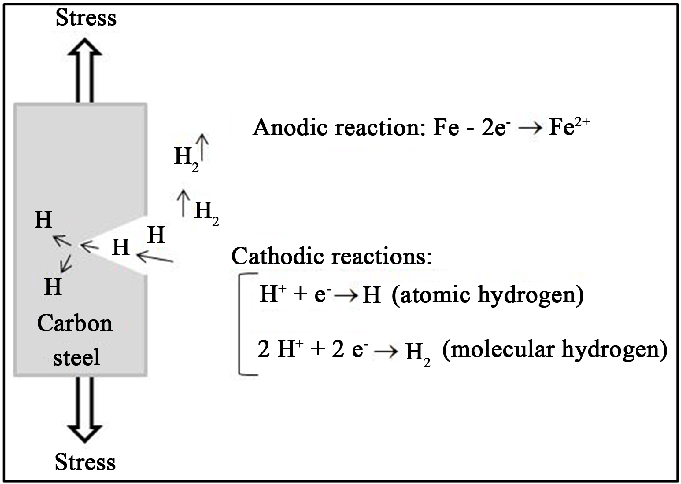

균열이 아주 미세하게라도 시작되면, 그 뾰족한 틈 끝으로 모든 인장 응력이 몰린다(Stress Concentration). 균열이 깊어질수록 응력은 더 강해지고, 응력이 강해지면 부식 반응은 더 빨라지는 악순환의 피드백에 빠지게 된다.

c. 취성 파괴(Brittle Fracture)의 특성

오스테나이트계는 본래 연성이 풍부한 재료임에도 불구하고, SCC가 발생하면 마치 유리나 세라믹처럼 취성 파괴 모드로 변한다. 소성 변형 없이 균열이 음속에 가까운 속도로 진전될 수 있는 환경이 조성되는 것이다.

d. 진행 속도의 체감

잠복기: 처음에는 아무런 변화가 없어 보인다. (수개월~수년)
진전기: 일단 미세 균열이 임계치에 도달하면, 육안으로 확인하기도 전에 구조물 전체가 파괴되는 데는 단 몇 시간, 심지어 몇 분도 걸리지 않을 수 있다.

3. 스테인리스강 SCC 방지를 위한 공학적 대책

스테인리스강의 응력부식균열은 연성 재료가 인장 응력과 특정 부식 환경이 만났을 때 취성 파괴처럼 갑자기 균열이 진행되는 위험한 현상이다. 이를 방지하기 위해서는 발생 요인을 차단하는 다각적인 설계가 필요하다. 현장에서 응력부식균열을 억제하기 위해서는 재료, 환경, 응력 세 가지 측면에서의 관리가 필수적이다.

1) 재료 선정 측면 (Material Selection)

환경에 최적화된 합금 원소 조절을 통해 재료 자체의 저항성을 높여야 한다.

합금 원소 조정: 페라이트 형성 원소인 규소(Si)를 첨가하거나, 니켈(Ni) 함량을 8~10% 이상(또는 40% 이상)으로 조절하여 응력부식균열 민감도를 낮춘다.
저탄소급(L-grade) 사용: 304L, 316L과 같이 탄소 함량을 0.03% 이하로 낮춘 재료를 사용하여 예민화에 의한 입계 SCC를 방지한다.
상(Phase)의 변화: 오스테나이트강보다 SCC 저항성이 월등히 높은 듀플렉스(Duplex) 스테인리스강이나 페라이트계 스테인리스강으로 교체 검토한다.

2) 응력 제어 측면 (Stress Control)

응력부식균열의 동력원이 되는 인장 응력을 제거하거나 압축 응력으로 전환해야 한다.

잔류 응력 제거 풀림(SR 열처리): 용접이나 가공 후 발생하는 잔류 응력을 제거한다. 단, 오스테나이트강은 앞서 언급한 예민화 온도 구간을 피하도록 주의해야 한다.
쇼트 피닝(Shot Peening): 금속 표면에 작은 강구를 때려 표면의 인장 응력을 압축 잔류 응력으로 변화시켜 균열의 시작을 원천 봉쇄한다.
설계 구조 개선: 응력 집중이 발생하는 노치(Notch)나 급격한 단면 변화를 피하고, 조립 시 강제 압입 등에 의한 과도한 구속 응력을 최소화한다.

3) 부식 환경 제어 측면 (Environment Control)

재료와 반응하는 외부 인자를 물리·화학적으로 차단하거나 성질을 바꾼다.

염화물(Chloride) 농도 관리: SCC의 주범인 염소 이온(Cl^–)의 농도를 낮춘다. 해수 환경이라면 담수 세척을 생활화하고, 보온재 등에서 염화물이 용출되지 않도록 관리한다.
용존 산소(DO) 제거: 수용액 내의 용존 산소 농도를 낮추어 산화 반응 속도를 억제한다. 탈기(Deaeration) 공정을 통해 산소를 제거하는 것이 효과적이다.
온도 제어: SCC는 온도가 높을수록(보통 60°C 이상) 가속화되므로, 공정 온도를 가급적 임계 온도 이하로 유지한다.
음극 방식 및 억제제 사용: 적절한 전위 조절(음극 방식)이나 부식 억제제(Inhibitor)를 투입하여 금속 표면에 보호막을 형성한다.

4. 황동(Brass)의 SCC와의 비교

스테인리스강과 더불어 응력부식균열이 자주 발생하는 재료가 황동이다. 하지만 그 원인과 양상에서는 다음과 같은 차이를 보인다.

그림 #2 Brass 부식 [이미지 출처: Pixabay]

환경적 차이: 스테인리스강은 염화물(Cl^–)에 민감하지만, 황동은 암모니아(NH3) 환경에서 SCC가 발생한다. 이를 과거에는 ‘시즌 크래킹(Season Cracking)‘이라 불렀다.
균열 경로: 스테인리스강이 결정립 내부를 관통(입내 균열)하는 경향이 강한 반면, 황동은 주로 결정립 경계를 따라 균열이 진행(입계 균열)되는 차이가 있다.
황동의 SCC 대책: 응력제거 어닐링, 합금원소 조절 (Sn, As 등 추가), 아연(Zn) 함량 조절 등

5. 결론

스테인리스강의 응력부식균열은 설비의 수명을 결정짓는 핵심 변수이다. 연성 재료인 스테인리스강을 순식간에 취성화시켜, 파괴 징후 없이 갑작스러운 대형 사고로 이어지는 ‘시한폭탄’과 같은 결함이 바로 응력부식균열이다. 설계 단계에서의 적절한 재질 선정과 시공 단계에서의 응력 제거 처리가 병행되어야만 대형 사고를 미연에 방지할 수 있다. 기술사로서 현장을 진단할 때, 단순히 녹이 슬었는가를 보는 것이 아니라 응력의 집중과 환경적 요인을 동시에 통찰하는 안목이 필요한 이유이다. 금속 재료의 파괴는 예고 없이 찾아오지만, 그 원인은 반드시 공학적 근거를 남긴다. SCC는 재료와 부식환경, 그리고 응력이 만들어내는 합작품임을 명심해야 한다.

현장 기술사의 한마디: 응력은 보이지 않지만 힘은 살아있다 => 도면상 응력 계산이 완벽해도 용접부가 깨지는 이유는 잔류 응력 때문이다. 용접봉이 식으면서 모재를 잡아당기는 그 힘이 염화물과 만나면 SCC의 도화선이 된다. 엔지니어는 눈에 보이는 하중만 계산할 것이 아니라, 용접 구조물 내부에 ‘숨어 있는 응력’을 어떻게 다스릴지 고민해야 한다. PWHT는 단순한 공정이 아니라 설비에 ‘안전핀’을 꽂는 작업이다.

스테인리스강의 부식관련해서는 이 블로그의 다른글 공식편과 예민화편도 참조하기 바란다.

참조자료: 위키백과_스테인리스강

1. 응력부식균열(SCC) 개요
