1. 서론: 티타늄(Titanium), 현대 공학의 정점에 서다
티타늄(Titanium, 원자번호 22번 Ti)은 지각 내 존재량이 철, 알루미늄, 마그네슘에 이어 네 번째로 풍부한 금속 원소이다. 1791년 발견된 이후 제련의 어려움으로 인해 뒤늦게 산업화되었으나, 현재는 항공우주, 심해 탐사, 의료기기 등 극한의 환경에서 대체 불가능한 핵심 소재로 자리 잡았다. 가벼우면서도 강하며, 특히 부식에 극도로 강한 이 금속은 현대 공학이 지향하는 ‘고효율·고신뢰성’을 상징하는 재료이다.
플랜트 설계 엔지니어로서 티타늄은 극심한 부식환경에서 사용하는 고가의 재료로 많이 사용하는 자료는 아니지만, 고가인 만큼 물량산출과 현장 용접에 대해 더 관심을 갖는 금속이며 이번편에서는 그 특성과 활용에 대해 자세히 알아 보고자 한다.
2. 본론: 티타늄(Titanium)의 공학적 메커니즘과 산업적 가치
(1) 티타늄(Titanium)의 고유 특성: 장점과 단점의 공존
티타늄(Titanium)의 가장 큰 특징은 비강도(Specific Strength)가 금속 중 최고 수준이라는 점이다.
- 장점:
- 내식성: 표면에 형성되는 강력한 부동태 피막(TiO2) 덕분에 해수나 강산에서도 거의 부식되지 않는다.
- 고온 및 저온 특성: 약 600°C까지 강도를 유지하며, 극저온에서도 충격 인성이 우수하다.
- 비자성 및 낮은 열팽창: 자성에 반응하지 않으며 열에 의한 변형이 적어 정밀 기기에 적합하다.
- 비강도: 부피대비 강도는 금속중 최고 수준이다.
- 단점:
- 높은 제련 비용: 산소와의 친화력이 너무 강해 크롤 공법(Kroll Process)과 같은 복잡한 진공 제련이 필요하며, 이는 곧 높은 단가로 이어진다.
- 난삭재(Hard-to-cut): 열전도율이 낮아 가공 시 공구에 열이 집중되므로 가공 난도가 매우 높다.
티타늄(Titanium)은 금속 재료학적으로 ‘철의 강도’와 ‘알루미늄의 가벼움’을 동시에 가진 이상적인 소재로 불린다. 하지만 그 이면에는 극악의 가공성과 높은 제련 비용이라는 공학적 난제가 숨어 있다.
① 독보적인 비강도 (High Specific Strength)
티타늄(Titanium)의 밀도는 약 4.51 g/cm3로, 철(7.87)의 약 60% 수준에 불과하지만 강도는 고장력강에 육박한다.
- 공학적 이점: 인장 강도를 밀도로 나눈 값인 비강도가 모든 실용 금속 중 최고 수준이다. 이는 항공기 기체나 엔진 부품처럼 ‘경량화’와 ‘고강도’가 동시에 요구되는 극한 설계에서 티타늄을 대체 불가능한 존재로 만든다.
② 무적의 내식성: 부동태 피막(TiO2)의 자가 치유
티타늄(Titanium)은 백금(Pt)에 비견될 만큼 부식에 강하다. 이는 표면에 형성되는 수 나노미터(nm) 두께의 이산화티타늄(TiO2) 층 덕분이다.
- 메커니즘: 이 피막은 매우 견고하고 치밀하여 산소나 염소 이온(Cl–)의 침투를 완벽히 차단한다. 특히 표면에 스크래치가 발생하더라도 공기나 물속의 산소와 즉시 반응하여 0.001초 만에 피막을 재생하는 ‘자가 치유(Self-healing)’ 능력을 갖추고 있다. 이로 인해 해수 속에서도 수십 년간 녹슬지 않는 완전한 내식성을 보여준다.
③ 뛰어난 열적 안정성과 저열팽창성
- 내열성: 알루미늄이 200°C만 넘어도 강도가 급격히 저하되는 반면, 티타늄 합금은 500~600°C의 고온에서도 기계적 성질을 유지한다.
- 치수 안정성: 열팽창 계수가 약 8.6×10-6/K로 철이나 스테인리스강보다 낮다. 이는 온도 변화가 극심한 우주 공간이나 정밀 기계에서 부품의 치수 정밀도를 유지하는 데 결정적인 역할을 한다.
④ 공학적 한계: 난삭성(難削性)과 화학적 활성
티타늄(Titanium)이 풍부한 매장량에도 불구하고 ‘비싼 귀족 금속’으로 남은 이유는 가공이 매우 까다롭기 때문이다.
- 낮은 열전도율: 가공 시 발생하는 마찰열이 칩(Chip)을 통해 배출되지 않고 공구 날끝에 집중된다. 이로 인해 공구의 수명이 급격히 단축되며 정밀 가공을 방해한다.
- 탄성 계수의 문제: 탄성 계수(E)가 약 100~110 GPa로 철의 절반 수준이다. 가공 시 탄성 변형(Spring-back)이 심해 정밀한 치수를 맞추기 어렵고 진동이 발생하기 쉽다.
- 고온에서의 반응성: 600 °C 이상의 고온에서는 산소, 질소, 수소와 급격히 반응하여 금속을 취화(Brittle)시킨다. 따라서 용접이나 주조 시에는 반드시 고도의 진공 또는 아르곤(Ar) 가스 차폐가 필수적이다.
(2) 티타늄(Titanium) 합금의 종류와 결정 구조
티타늄(Titanium)은 온도에 따라 원자 배열이 바뀌는 동소변태(Allotropy) 특성을 가진다. 상온에서는 육방최밀구조(HCP)인 α상으로 존재하다가, 약 882°C (변태점)를 기점으로 체심입방구조(BCC)인 β상으로 전이된다. 이 변태점을 합금 원소로 어떻게 조절하느냐에 따라 티타늄의 운명이 결정된다.
① α형 합금 (HCP 구조): 내식성과 용접성의 강자
- 결정 구조: 상온 안정상인 HCP(Hexagonal Close-Packed) 구조를 유지한다.
- 합금 원소: 알루미늄(Al), 산소(O), 질소(N) 등 α상을 안정화하는 원소를 첨가한다.
- 특징
- 고온 안정성: beta형보다 크리프(Creep) 저항성이 우수하여 고온 환경에 적합하다.
- 용접성: 조직 변화가 적어 용접 후에도 기계적 성질 저하가 거의 없다.
- 내식성: 극저온에서 상온까지 우수한 인성과 부식 저항력을 유지한다.
- 주요 용도: 저온 압력용기, 화학 플랜트 배관, 열교환기 등.

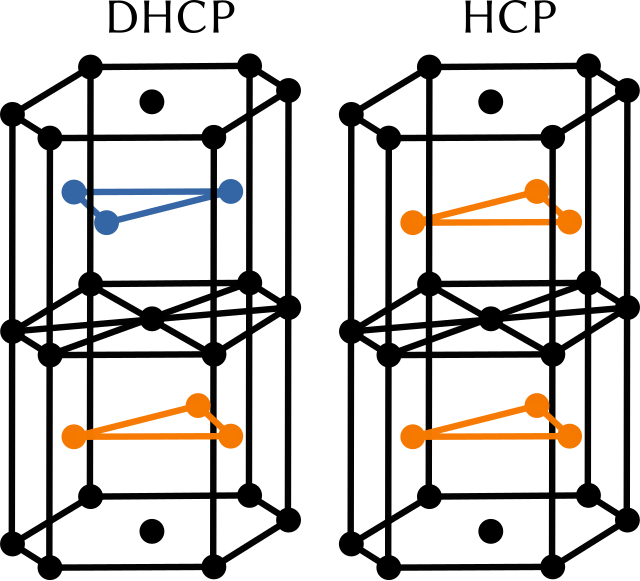

Hexagonal Close-Packed, 이미지 출처: Wikimedia Commons (Public Domain)
② β형 합금 (BCC 구조): 고강도와 성형성의 조화
- 결정 구조: 고온상인 BCC(Body-Centered Cubic) 구조를 상온까지 끌어내린 형태이다.
- 합금 원소: 바나듐(V), 몰리브덴(Mo), 크롬(Cr) 등 β 안정화 원소를 다량 첨가하여 변태점을 낮춘다.
- 특징:
- 우수한 가공성: 슬립 시스템(Slip System)이 많은 BCC 구조 덕분에 냉간 가공과 성형이 α형보다 수월하다.
- 열처리 강화: 시효 처리를 통해 석출 경화가 가능하며, 이를 통해 극강의 인장 강도를 확보할 수 있다.
- 탄성 계수: α형보다 탄성 계수가 낮아 인체 뼈와 유사한 거동을 보인다.
- 주요 용도: 고강도 볼트, 항공기 스프링, 특수 의료용 임플란트 등.
BCC 구조, 이미지 출처: Wikimedia Commons (Public Domain)
③ α+β형 합금 (혼합 구조): 범용성의 정점 (Ti-6Al-4V)
- 결정 구조: α상과 β상이 미세하게 혼합된 듀플렉스(Duplex) 조직이다.
- 합금 원소: α 안정화제인 Al(6%)과 beta안정화제인 V(4%)를 황금 비율로 섞은 Grade 5가 대표적이다.
- 특징:
- 최적의 밸런스: α형의 강도와 β형의 연성을 동시에 갖춘 ‘팔방미인’ 소재이다.
- 미세 조직 제어: 열처리와 가공 방식에 따라 침상(Acicular)이나 등축(Equiaxed) 조직으로 제어하여 원하는 물성을 맞춤 설계할 수 있다.
- 주요 용도: 항공기 엔진 블레이드, 동체 프레임, 인공 관절 등 전 세계 티타늄 수요의 약 70% 이상을 차지한다.
(3) 생체 재료용 티타늄의 특성: 인체와 금속의 완벽한 공존
의료용 임플란트나 인공 관절 소재로서 티타늄이 독보적인 위치를 차지하는 이유는 단순히 부식되지 않기 때문만이 아니다. 인체 내부라는 가혹한 염분 환경에서 살아남으면서도 뼈와 하나가 되는 ‘생체 불활성’과 ‘골유착’이라는 두 가지 기적적인 특성 덕분이다.
① 완벽한 생체 적합성(Biocompatibility)과 비독성
- 이온 용출 차단: 금속이 인체 내에 들어가면 체액(염화나트륨 등)에 의해 금속 이온이 용출되어 알레르기나 염증을 유발할 수 있다. 하지만 티타늄은 표면의 치밀한 산화막(TiO2)이 워낙 견고하여 이온 용출이 거의 제로(0)에 가깝다.
- 낮은 자성(Non-magnetic): 티타늄은 비자성체이므로, 수술 후 MRI(자기공명영상) 촬영 시에도 영상 왜곡을 일으키지 않으며 환자에게 안전하다는 실무적 장점이 있다.
② 골유착(Osseointegration): 뼈가 금속을 ‘내 편’으로 인식하다
- 직접 결합: 1950년대 브로네마르크(Brånemark) 교수에 의해 발견된 이 현상은, 티타늄 표면과 실제 뼈 조직이 화학적·물리적으로 직접 결합하는 현상을 말한다.
- 메커니즘: 티타늄 산화막 표면은 칼슘(Ca)과 인(P) 이온을 흡착하기 좋은 전하 상태를 유지한다. 이로 인해 뼈를 생성하는 조골세포(Osteoblast)가 티타늄 표면에 달라붙어 새로운 뼈 조직을 증식시키게 되며, 결국 금속과 뼈가 분리되지 않는 강력한 고정력을 얻게 된다.
③ 응력 차폐(Stress Shielding) 현상의 최소화
- 탄성 계수의 조화: 금속 재료의 탄성 계수(E)가 인체 뼈보다 너무 높으면, 모든 하중을 금속이 다 받아버려 주변 뼈가 약해지고 녹아내리는 ‘응력 차폐’ 현상이 발생한다.
- 공학적 해결: 일반 강철(E approx 210 GPa)이나 코발트 합금에 비해 티타늄(E approx 100~110 GPa)은 뼈(E approx 10~30 GPa)와 상대적으로 가장 유사한 탄성 계수를 가진다. 이는 뼈에 적절한 자극을 전달하여 골밀도를 유지하게 돕는 핵심적인 요인이 된다.
(4) 티타늄(Titanium)의 용도와 향후 활용 전망
현재 티타늄(Titanium)은 보잉(Boeing)이나 에어버스(Airbus) 최신 기종의 기체 중량 중 15% 이상을 차지할 만큼 항공 산업의 필수재이다. 향후에는 3D 프린팅(적층 제조) 기술과의 결합을 통해 복잡한 형상의 맞춤형 의료 부품이나 경량화가 필수적인 전기차(EV) 부품으로 영역을 넓힐 것으로 보인다. 또한 해수 담수화 플랜트와 수소 에너지 저장 장치에서의 활용도 지속적으로 증가하는 추세이다.
① 항공우주 및 방위산업: 중량과의 전쟁에서 승리하는 무기
- 핵심 용도: 항공기 기체 구조물, 엔진 블레이드, 랜딩 기어, 인공위성 프레임 등.
- 공학적 이유: 항공기 연료 효율을 높이기 위해 알루미늄보다 강하면서도 스테인리스강보다 가벼운 티타늄은 필수적이다. 특히 최신 기종인 보잉 787 드림라이너는 전체 중량의 약 15%를 티타늄 합금으로 채택하여 연비를 극대화했다. 또한, 탄소섬유 복합재(CFRP)와 열팽창 계수가 유사하여 복합재와 결합 시 변형이 적다는 점도 큰 강점이다.
항공우주분야 (티타늄 활용), 이미지 출처: Wikimedia Commons (Public Domain)
② 플랜트 및 해양 에너지: 부식의 한계를 극복하다
- 핵심 용도: 해수 담수화 설비, 원자력 발전소 열교환기, 심해 유전 시추 장비.
- 공학적 이유: 염소 이온(Cl–)이 가득한 해수 환경에서 일반 강재는 수년 내 부식되지만, 티타늄은 반영구적인 수명을 보장한다. 이는 설비의 유지보수 비용(OPEX)을 획기적으로 절감하여 장기적인 경제성을 제공한다.
③ 미래 산업의 핵심: 3D 프린팅(AM)과 전기차(EV)
- 적층 제조(3D Printing): 티타늄은 가공이 어려운 ‘난삭재’이기 때문에, 깎아내는 방식보다는 분말을 쌓아 만드는 3D 프린팅에 가장 적합한 금속이다. 이를 통해 복잡한 격자 구조(Lattice)를 가진 초경량 항공 부품이나 환자 맞춤형 두개골·골반뼈 제작이 가능해졌다.
- 전기차 및 모빌리티: 배터리 무게로 인해 차량이 무거워지는 전기차 시대에, 현수장치(Suspension)나 차체 보강재에 티타늄을 도입하려는 시도가 늘고 있다. 하이엔드 전기차를 중심으로 ‘경량화’를 위한 핵심 전략 소재가 될 전망이다.
EV, 이미지 출처: Wikimedia Commons (Public Domain)
④ 향후 전망: ‘대중화’를 향한 제련 기술의 혁신
현재 티타늄(Titanium)의 유일한 약점은 ‘가격’이다. 하지만 기존의 크롤(Kroll) 공법을 대체할 전기분해 방식이나 연속 제련 공정이 상용화 단계에 들어서고 있다. 생산 단가가 현재의 1/2 수준으로 낮아진다면, 건축 외장재, 고성능 가전제품, 그리고 일반 자동차 부품에 이르기까지 스테인리스강을 대체하는 ‘제2의 철기 시대’를 티타늄이 열게 될 것으로 기대된다.
3. 결론: 금속 공학의 미래를 여는 열쇠
티타늄(Titanium)은 제련과 가공의 난제에도 불구하고 그 압도적인 물성 덕분에 인류의 활동 영역을 우주와 심해로 넓혀주었다. 기술의 발전으로 생산 원가가 절감된다면 티타늄은 특수 분야를 넘어 일상 산업 전반을 혁신할 ‘미래 금속의 표준’이 될 것이다. 엔지니어로서 티타늄의 특성을 깊이 이해하는 것은 첨단 산업의 흐름을 읽는 것과 같다.
현장 기술사의 Insight: 티타늄 설계와 가공의 실전 포인트 => 티타늄(Titanium)은 강도는 높지만 탄성 계수(E)는 강철의 절반 수준이다. 이는 굽힘 가공이나 절삭 시 소재가 원래 모양으로 되돌아가려는 성질이 매우 강하다는 뜻이다. 도면 수치대로 깎았어도 공구를 떼는 순간 치수가 어긋날 수 있으므로, 정밀 설계 시 반드시 탄성 변형률을 고려한 보정값이 반영되어야 한다. 또한 용접 시 아르곤(Ar) 가스는 매우 중요하다. 티타늄 용접은 ‘색깔’로 품질을 판정한다. 용접부가 은백색이면 합격이지만, 산소와 반응해 보라색이나 푸른색으로 변했다면 이미 산화되어 취화된 것이다. 현장 기술사는 단순히 용접봉의 종류만 체크하는 것이 아니라, 용접 뒷면까지 완벽하게 차단하는 백실딩(Back Shielding) 상태를 가장 먼저 점검해야 한다.
- 참조자료: 위키백과_타이타늄
ⓒ 2026 Material-Welding-PE.com All rights reserved. 본 콘텐츠의 저작권은 저자에게 있으며, 출처를 밝히지 않은 무단 전재를 금합니다.
