초전도체(Superconductor)란 무엇인가? 에너지손실 0과 마이스너 효과의 비밀

1. 서론: 전기 저항이 사라지는 신세계

일반적인 금속 도체는 온도가 낮아짐에 따라 전기 저항이 점진적으로 감소하지만, 절대영도(0 K) 근처에서도 미세한 저항이 남는다. 그러나 초전도체(Superconductor)라 불리는 특정 물질들은 ‘임계 온도(Tc)’라고 불리는 특정 지점에서 전기 저항이 마치 스위치를 끈 듯이 ‘0’이 되는 경이로운 현상을 보인다. 이것이 바로 초전도 현상이며, 이를 구현하는 물질을 초전도체(Superconductor)라고 한다. 이는 인류가 직면한 에너지 손실 문제를 근본적으로 해결할 수 있는 꿈의 기술로 평가받는다. 현재 일하고 있는 대규모 플랜트나 송전시스템에서도 전력 손실이 큰 문제가 되는데 미래의 초전도체 기술이 이 문제를 해결해 줄지 관심사이다.

2. 본론: 초전도의 원리와 재료, 그리고 무한한 활용

1) 초전도 현상의 메커니즘과 전이온도의 공학적 함의

a. 전자들의 기적 같은 협력: 쿠퍼 쌍(Cooper Pair)

금속 내에서 전자는 원래 서로를 밀어내는 성질(쿨롱 척력)이 있다. 하지만 초전도 상태에서는 전자들이 서로를 끌어당겨 짝을 이루는 기현상이 발생하는데, 이를 ‘쿠퍼 쌍’이라 한다.

• 포논(Phonon) 매개 작용: 전자가 격자 구조(이온) 사이를 통과할 때, 전자의 음전하가 주변의 양전하 이온들을 순간적으로 끌어당겨 격자를 미세하게 왜곡시킨다. 이로 인해 국부적으로 양전하 밀도가 높은 영역이 형성되고, 뒤따라오던 다른 전자가 이 영역으로 끌려오게 된다.
• 마찰 없는 이동: 결과적으로 두 전자는 격자 진동(포논)을 매개로 강력하게 결합된다. 이렇게 형성된 쿠퍼 쌍들은 개별 전자가 겪는 격자와의 충돌(저항)을 무시하고, 거대한 파동처럼 금속 내부를 미끄러지듯 통과한다. 이것이 전기 저항이 0이 되는 근본적인 이유다.

b. 초전도 전이온도 (Superconducting Transition Temperature, Tc)

초전도 현상이 나타나기 시작하는 임계점을 ‘전이온도’ 또는 ‘임계 온도’라 부른다.

• 에너지 장벽과 열진동: 쿠퍼 쌍의 결합 에너지는 매우 약하다. 온도가 높으면 원자들의 격자 진동(열진동)이 너무 격렬해져서 쿠퍼 쌍의 결합을 끊어버린다. 온도를 낮추어 이 열진동이 충분히 억제될 때 비로소 초전도 상태로의 ‘상전이(Phase Transition)’가 일어난다.
• 불연속적 변화: Tc 직전까지 미세하게 존재하던 저항은 이 온도를 기점으로 수직으로 하강하여 완벽한 0이 된다. 이는 물리적으로 물질의 상태가 완전히 새로운 상(Phase)으로 변화했음을 의미한다.
• 임계 조건의 3요소: 초전도 상태를 유지하기 위해서는 전이온도(Tc)뿐만 아니라, 임계 자기장(Hc)과 임계 전류 밀도(Jc)도 동시에 만족해야 한다. 온도가 낮더라도 너무 강한 자기장이 가해지거나 과도한 전류가 흐르면 초전도 상태는 파괴되고 일반 전도 상태로 돌아간다.

c. 마이스너 효과와 임계 상태의 역학

초전도 전이온도 이하로 내려가면 단순히 저항만 없어지는 것이 아니라, 외부 자기장을 배척하는 ‘완전 반자성’이 나타난다.

• 에너지 평형: 물질 내부의 자기장을 밖으로 밀어냄으로써 시스템 전체의 자유 에너지를 최소화하려는 성질이다.
• 완전 도전체와의 차이: 일반적인 ‘완전 도전체’는 내부 자속을 보존하려고 하지만, 초전도체 (Superconductor)는 전이온도 이하에서 자속을 능동적으로 방출한다는 점에서 차이가 있다.

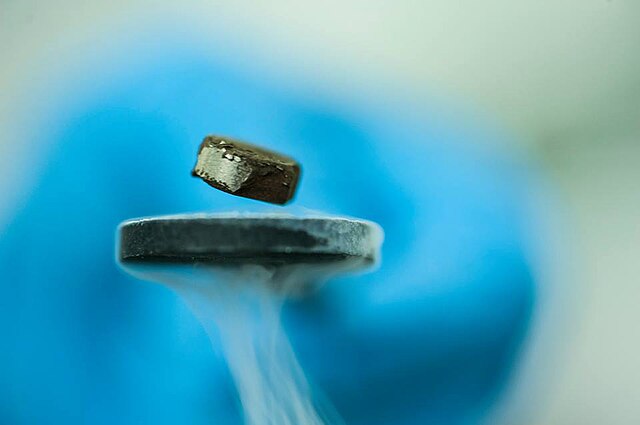

마이스너 효과, 이미지 출처: Wikimedia Commons (Public Domain)

2) 초전도체의 진화: 합금에서 세라믹, 그리고 미래 소재까지

초전도 재료(Superconductor)는 임계 온도(Tc)의 범위와 물리적 성질에 따라 크게 세 가지 세대로 진화해 왔다. 각 재료는 그 특성에 따라 활용되는 산업 분야가 극명하게 갈린다.

a. 제1세대: 저온 초전도체 (LTS, Low-Temperature Superconductors)

1960년대부터 상용화된 금속 및 합금 형태의 초전도체(Superconductor)다. (합금 형성 관련해서는 [금속재료_기초2] 고용체(Solid Solution)의 종류와 원리 (합금의 시작) 참조바람.)

• 주요 재료: 니오븀-티타늄(NbTi), 니오븀-주석(Nb₃Sn) 합금이 대표적이다.
• 임계 온도: 약 9~18 K (영하 260°C 이하)로 매우 낮다.
• 특징: 금속 합금이기 때문에 연성(Ductility)이 좋아 가느다란 선(Wire)으로 뽑아내기가 용이하다. 따라서 강력한 자기장을 만드는 코일 제작에 최적화되어 있다.
• 한계: 극저온 유지를 위해 값비싼 액체 헬륨(4.2 K)이 필수적이며, 냉각 시스템 유지비가 막대하다는 단점이 있다.

b. 제2세대: 고온 초전도체 (HTS, High-Temperature Superconductors)

1986년 베드노르츠와 뮐러가 발견한 구리 산화물 계열의 세라믹 재료들이다.

• 주요 재료: YBCO (이트륨-바륨-구리 산화물, YBa₂Cu₃O_{7-x}), BSCCO (비스무트-스트론튬-칼슘-구리 산화물) 등이 있다.
• 임계 온도: 약 90~135 K 수준이다.
• 특징: 액체 질소(77 K, 영하 196°C)로 냉각이 가능하다는 점이 혁명적이다. 액체 질소는 공기 중에서 쉽게 얻을 수 있고 액체 헬륨보다 수십 배 저렴하여 상용화의 문턱을 크게 낮췄다.
• 한계: 세라믹 성질을 띠므로 취성(Brittleness)이 강해 잘 깨진다. 이를 선재(Wire)로 만들기 위해서는 금속 기판 위에 박막을 입히는 복잡한 제조 공정이 필요하다.

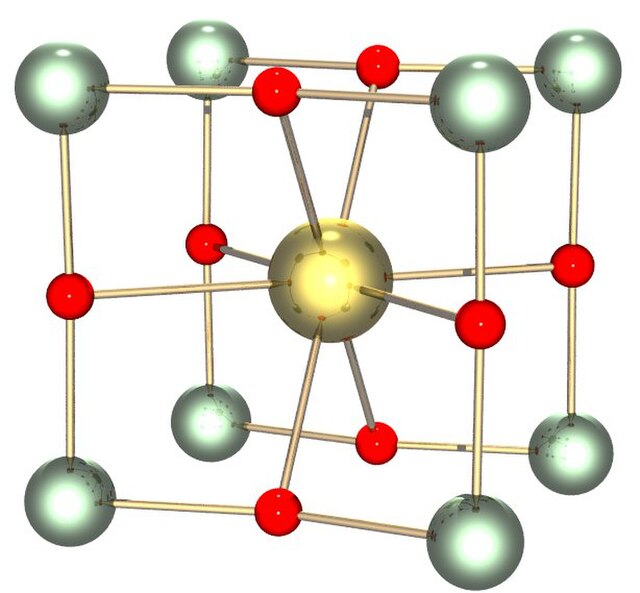

YBCO (이트륨-바륨-구리 산화물), 이미지 출처: Wikimedia Commons (Public Domain)

c. 제3세대 및 신소재: 철 계열과 유기 초전도체(Superconductor)

• 철 기반 초전도체 (Iron-based): 2008년에 발견되었으며, 자성을 가진 철(Fe)이 초전도를 방해한다는 기존 상식을 뒤엎은 소재다. 구리 계열보다 가공성이 좋아 차세대 소재로 각광받는다.
• 유기 초전도체: 탄소(C) 기반의 분자 결정으로 이루어진 재료로, 가볍고 유연한 초전도 소자 개발의 가능성을 열어두고 있다.
• 수소 화합물 (상온 도전체 후보): 매우 높은 고압 하에서 황화수소(H₂S)나 란타넘 수소화물(LaH₁₀) 등이 상온에 가까운 온도에서 초전도성을 보인다는 연구가 보고되고 있다.

d. 재료학적 시사점: 왜 구리(Cu)인가?

현재 상용화된 고온 초전도체의 대부분은 ‘구리 산화물(Cu-O)’ 평면 구조를 가지고 있다. 이 평면에서 전자들이 포논과 상호작용하며 쿠퍼 쌍을 형성하는 핵심 무대 역할을 한다. 구리가 미래 에너지 기술인 초전도체에서도 ‘뼈대’ 역할을 하고 있다는 점은 매우 흥미로운 지점이다.

3) 초전도체(Superconductor)가 열어갈 미래 산업의 4대 혁명

초전도체의 ‘저항 0’과 ‘완전 반자성’이라는 특성은 기존 기술의 물리적 한계를 극복하며 에너지, 교통, 의료, 컴퓨팅 분야에서 파괴적 혁신을 일으킨다.

a. 에너지 혁명: 전력 손실 0의 송전망과 소형 핵융합

• 무손실 초전도 케이블: 현재 전력망은 송전 과정에서 저항으로 인해 약 5~10%의 전력이 열로 사라진다. 초전도 케이블을 도입하면 이 손실이 완벽히 사라져 발전소를 추가로 짓지 않고도 에너지 효율을 극대화할 수 있다. 또한 동일 규격의 구리선보다 수십 배 많은 전류를 보낼 수 있어 도심 지하의 과포화된 전력구 문제를 해결한다.
• 인공태양(핵융합): 꿈의 에너지인 핵융합 발전을 위해서는 태양 중심보다 뜨거운 플라즈마를 가두어야 한다. 이때 고온 초전도 자석을 사용하면 더 강력하고 효율적인 자기장을 형성하여 핵융합 장치의 크기를 줄이고 상용화 시기를 앞당길 수 있다.

b. 교통 및 운송 혁명: 지상 위의 비행기, 자기부상열차

• 초고속 자기부상열차: 마이스너 효과를 이용해 열차를 궤도 위로 10cm가량 띄운다. 레일과의 마찰이 없기 때문에 에너지 효율이 극대화되며, 시속 600km 이상의 초고속 주행이 가능하다. 이는 서울에서 부산을 40분 만에 주파하는, 말 그대로 ‘지상 위의 비행기’ 시대를 의미한다.
• 전기 추진 항공기: 초전도 모터는 크기에 비해 압도적인 출력을 낸다. 무게가 생명인 항공 분야에서 초전도 모터는 대형 여객기의 전동화를 가능케 할 핵심 부품이다.

c. 의료 및 과학 혁명: 초정밀 진단과 우주의 비밀

• 차세대 MRI: 초전도체는 이미 MRI의 핵심으로 쓰이고 있지만, 고온 초전도체를 통해 더 강력한 자기장을 형성하면 현재보다 훨씬 정밀한 세포 단위의 촬영이 가능해진다. 이는 암이나 뇌 질환의 조기 발견율을 획기적으로 높인다.
• 입자 가속기: 유럽입자물리연구소(CERN)의 거대 강입자 가속기는 초전도 자석 없이는 작동이 불가능하다. 인류가 우주의 기원을 탐구하는 기초 과학의 최전선에도 초전도체(Superconductor)가 자리 잡고 있다.

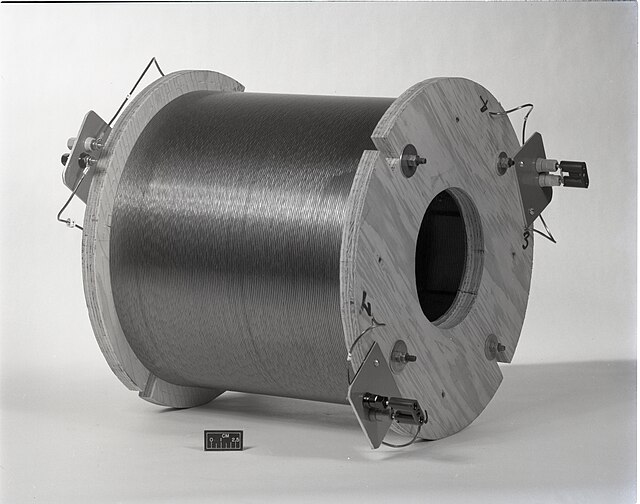

초전도체 자석, 이미지 출처: Wikimedia Commons (Public Domain)

d. 디지털 혁명: 양자 컴퓨터와 데이터 센터

• 양자 컴퓨팅: 초전도 회로를 이용한 양자 비트(Qubit)는 현존하는 슈퍼컴퓨터가 수만 년 걸릴 계산을 단 몇 초 만에 해결한다. 이는 신약 개발, 암호 해독, AI 학습 속도를 비약적으로 높이는 디지털 전환의 정점이 된다.
• 저전력 데이터 센터: AI 열풍으로 데이터 센터의 막대한 전력 소모가 문제가 되고 있다. 데이터 센터 내부 배선과 소자를 초전도화하면 발열 문제를 근본적으로 해결하고 전력 사용량을 획기적으로 줄일 수 있다.

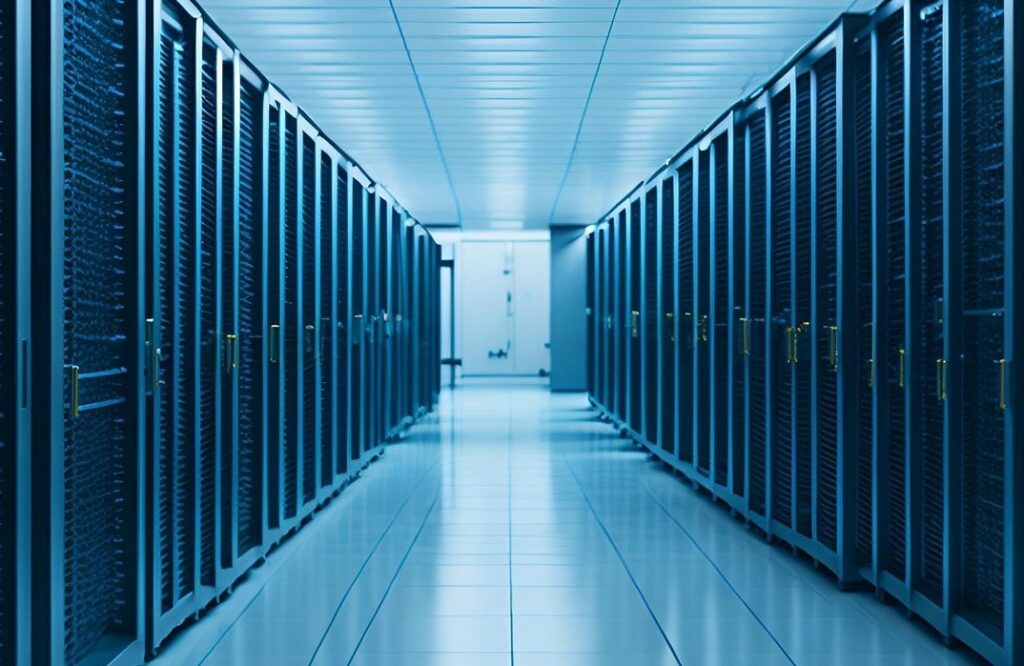

데이터 센터, [이미지 출처: Pixabay]

4) 엔지니어의 시각: 초전도체가 바꿀 플랜트 현장의 미래

에너지 효율이 극대화되어야 하는 대규모 플랜트나 송전 시스템에서 전력 손실은 늘 골칫거리다. 초전도 케이블이 상용화되어 상온에서 작동한다면, 현재 송전 과정에서 사라지는 수많은 에너지를 보존할 수 있어 에너지 혁명이 일어날 것이다. 즉, 현재의 송전 시스템에서는 옴의 법칙(V=IR)에 따른 전압강하와 열 손실(P=I²R)이 불가피하다. 만약 초전도 케이블이 상온에서 안정적으로 운용된다면, 변전소의 규모를 획기적으로 줄이고 에너지 효율을 100%에 가깝게 끌어올릴 수 있을 것이다. 이는 설계 단계에서의 패러다임을 완전히 바꾸는 일이다. 다만, 실무적으로는 높은 가격과 냉각 시스템의 안정적 운용이 가장 큰 기술적 장벽이다.

3. 결론: 한계를 넘어서는 인류의 도전

초전도체(Superconductor)는 에너지 효율의 극대화와 정보 처리 속도의 혁명을 가져올 핵심 열쇠다. 비록 현재는 극저온 환경 유지라는 높은 기술적 장벽이 존재하지만, 재료 공학의 발전으로 임계 온도는 꾸준히 상승하고 있다. 상온 초전도체의 실현이 머나먼 꿈이 아닌 현실이 될 때, 인류는 무손실 에너지 전송과 무한한 컴퓨팅 파워를 가진 새로운 시대를 맞이할 것이다.

초전도체(Superconductor)의 활용 범위는 무궁무진하지만, 현재는 극저온 냉각 장치가 필요하다는 경제적 제약이 존재한다. 만약 상온 초전도체가 실현된다면 위에서 언급한 모든 혁신은 일상의 풍경이 될 것이다. 초전도체(Superconductor)는 인류가 지구의 자원을 아끼면서도 문명의 속도를 늦추지 않을 수 있는 유일한 기술적 해답이다.

• 참조자료: 네이버 지식백과_초전도체
