1. 스테인리스(Stainless)강이 녹슬지 않는 비밀
우리는 일상에서 ‘녹슬지 않는 철’, 즉 스테인리스(Stainless)강을 도처에서 만난다. 주방의 수저부터 거대한 산업 플랜트까지, 스테인리스강은 그 이름(Stainless)처럼 청결함과 내구성을 상징한다. 일반적인 철(Fe)이 공기와 물을 만나면 붉은 녹(Fe2O3)을 형성하며 부식되는 것과 달리, 스테인리스강이 그 매끄러운 광택을 유지하는 비결은 눈에 보이지 않는 단 몇 나노미터(nm) 두께의 ‘부동태 피막‘에 있다. 이번편에서는 설계 엔지니어로서 플랜트 현장뿐만 아니라 산업 현장에서 가장 많이 사용하는 강종중 하나인 스테인리스강의 특징과 종류에 대해 알아 보고자 한다.
2. 스테인리스강의 핵심 구성과 크롬(Cr)의 역할
스테인리스(Stainless)강은 철(Fe)을 주성분으로 하여 크롬, 니켈, 몰리브덴 등을 섞은 합금이다. 이 중 가장 중요한 원소는 단연 크롬(Chromium)이다. 크롬은 산소와 결합하려는 성질이 철보다 훨씬 강하여, 금속 표면에 치밀한 산화층(Cr2O3, 부동태피막)을 형성한다. 이를 통해 외부의 부식 인자가 내부로 침투하는 것을 물리적으로 차단한다.
[Stainless Steel Pipe]
크롬의 역할에 대해 자세히 알아보면 다음과 같다.
(1) 부동태 피막(Passive Layer)의 형성
크롬의 가장 중요한 역할은 공기 중의 산소와 결합하여 표면에 ‘부동태 피막(Cr2O3)’을 만드는 것이다. 이 피막은 두께가 불과 수 나노미터(nm)에 불과할 정도로 얇지만, 매우 치밀하고 단단하여 외부의 산소나 수분이 내부의 철 원자와 반응하는 것을 원천 차단한다. 즉, 철이 녹슬기 전에 크롬이 먼저 산소와 결합하여 철을 보호하는 ‘투명 갑옷’을 입히는 셈이다.
(2) 자가 치유(Self-Healing) 기능
크롬 피막의 놀라운 점은 자가 치유 능력에 있다. 스테인리스강 표면에 스크래치가 생기거나 가공 중에 피막이 파괴되더라도, 강 내부에 함유된 크롬이 즉시 노출된 부위의 산소와 다시 반응하여 피막을 재재생한다. 이 덕분에 스테인리스(stainless)강은 가혹한 환경에서도 장기간 부식되지 않고 견딜 수 있는 것이다.
(3) 내산화성 및 내열성 향상
크롬은 상온에서의 부식뿐만 아니라 고온에서의 산화 방지에도 탁월한 효과를 발휘한다. 크롬 함량이 높을수록 고온에서도 안정적인 피막을 유지하여 금속이 타 들어가거나 변질되는 것을 막아준다. 또한, 크롬은 강철의 경도와 강도를 높이는 역할도 겸하여 기계적 성질을 개선하는 데 기여한다.
3. 공학적 임계점: 왜 크롬 함량 12%인가?
일반적인 규격상으로는 크롬이 10.5% 이상 함유되면 스테인리스강으로 분류한다. 하지만 실제 공학적인 관점에서 진정한 의미의 내식 성능이 발현되는 임계점은 크롬 함량 12% 부근이다.
- 12%의 법칙: 철 기질 내에 크롬 원자가 일정 밀도 이상 존재해야만 결함이 없는 연속적인 피막 형성이 가능하다. 크롬 함량이 12%를 넘어서는 순간, 표면 전위가 급격히 변하며 완전한 부동태화 상태에 진입한다.
- 자가 치유(Self-Healing): 이 피막은 파괴되어도 주변의 산소와 반응하여 수 초 내에 즉시 재생된다. 12% 이상의 크롬 함량은 이러한 재생 속도와 피막의 치밀도를 결정짓는 핵심 수치이다.
공학적으로 스테인리스(stainless)강의 내식성은 크롬 함량에 비례하여 선형적으로 증가하는 것이 아니라, 특정 구간에서 ‘계단식(Step-wise)’으로 급격히 상승한다.
- 임계점(Critical Point): 철(Fe) 기질에 크롬(Cr)을 첨가할 때, 크롬 함량이 약 12%를 넘어서는 순간 전위(Potential)가 급격히 변하며 완전한 부동태화가 일어난다. 이는 금속 조직 내에서 크롬 원자가 산소와 반응하여 ‘연속적이고 결함 없는’ 치밀한 피막을 형성할 수 있는 최소한의 확률적 밀도에 도달하기 때문이다.
- 10.5% vs 12%: 국제 규격(ASTM 등)상 10.5%가 기준인 이유는 ‘상온의 건조한 대기’에서 녹을 방지할 수 있는 최저 마지노선이기 때문이다. 하지만 습기가 있거나 가혹한 환경에서 견고한 부동태 효과를 기대하려면 12~13% 이상이 확보되어야 실질적인 ‘내식강’으로서의 제 역할을 한다.
Stainless Spoon, [이미지 출처: Pixabay]
4. 스테인리스(Stainless)강의 4대 조직과 크롬 함량의 특성
스테인리스(Stainless)강은 크롬 함량과 추가 합금 원소에 따라 조직이 달라지며, 각기 다른 공학적 목적을 가진다.
(1) 페라이트계 (Ferritic, 400계열)
- 크롬 함량: 약 11% ~ 30%
- 특징: 자ㅡ성이 있으며 열팽창 계수가 낮다. 니켈이 거의 없어 경제적이다.
- 공학적 포인트: 크롬 12% 임계점의 효과가 가장 극명하게 나타나는 계열이다. 고크롬 강종의 경우 내식성이 매우 우수하지만, 용접 시 결정립 성장으로 인한 취성 문제를 고려해야 한다.
(2) 마르텐사이트계 (Martensitic, 400계열)
- 크롬 함량: 약 12% ~ 18% (탄소 함량이 높음)
- 특징: 열처리를 통해 극도의 강도와 경도를 얻을 수 있다.
- 공학적 포인트: 내식성보다는 ‘강도’에 집중한 강종이다. 부동태 피막 형성을 위한 최소치인 12% 수준의 크롬을 유지하면서 탄소량을 조절해 기계적 성질을 극대화한다. 주로 주방용 칼이나 고강도 기계 부품에 쓰인다.
(3) 오스테나이트계 (Austenitic, 300계열)
- 크롬 함량: 약 16% ~ 26% (+ 니켈 8% 이상)
- 특징: 자성이 없고 가공성과 내식성이 가장 뛰어나다.
- 공학적 포인트: 크롬을 18% 이상으로 높이고 니켈을 첨가하여 부동태 피막을 가장 안정적인 상태로 유지한다. 우리가 흔히 쓰는 ’18-8′ 강종이 대표적이며, 가혹한 환경에서도 피막의 신뢰성이 매우 높다.
오스테나이트계에 대한 더 자세한 내용은 ‘오스테나이트 S/S강의 이해’편을 참조해 주기 바란다.
(4) 듀플렉스계 (Duplex, 이상 조직)
- 크롬 함량: 약 18% ~ 28% (+ 몰리브덴)
- 특징: 오스테나이트와 페라이트 조직이 절반씩 섞여 있다.
- 공학적 포인트: 높은 크롬 함량과 몰리브덴의 시너지로 공식(Pitting) 부식에 극도로 강하다. 강도와 내식성 두 마리 토끼를 모두 잡은 조직으로, 해양 플랜트 등 극한의 환경에서 방패 역할을 수행한다.

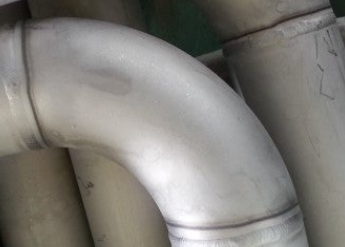

[스테인리스강 예민화 현상]
5. 결론
스테인리스(Stainless)강은 단순히 녹이 슬지 않는 정적인 금속이 아니다. 크롬이라는 원소가 12%라는 공학적 임계점을 넘어 표면에서 끊임없이 산소와 반응하며 자신을 보호하는 ‘역동적인 소재’이다. 우리가 사용하는 환경과 요구되는 강도에 따라 적절한 조직과 크롬 함량을 선택하는 것이 스테인리스강 활용의 핵심이라 할 수 있다. 다른 블로그글에서 다루었던 [알루미늄 용접 결함]에서 언급한 알루미늄의 산화막과는 정반대로, 스테인리스의 산화막은 우리에게 이로운 역할을 하게 된다.
현장 기술사의 Insight: 스테인리스는 관리가 만드는 ‘무결성’이다 => 도면에 ‘Stainless Steel’이라고 적는 것만으로는 부족하다. 현장의 환경(온도, 염소 농도, pH)을 고려하지 않은 재질 선정은 대형 사고로 이어진다. 특히 용접부의 예민화(Sensitization) 현상을 이해하지 못하면 비싼 돈 들인 스테인리스강이 탄소강보다 못하게 변할 수 있다. 기술사는 피막의 두께가 아니라, 그 피막을 지키기 위한 ‘공학적 환경’을 설계할 줄 알아야 한다.
- 참조자료_위키백과 스테인리스강
ⓒ 2026 Material-Welding-PE.com All rights reserved. 본 콘텐츠의 저작권은 저자에게 있으며, 출처를 밝히지 않은 무단 전재를 금합니다.
