합금은 어떻게 탄생하는가? 고용체(Solid Solution)의 2종류와 흄-로더리 법칙 정리

1. 서론

순금속은 부드럽고 전연성이 좋지만, 공업적 재료로 쓰기에는 강도가 부족한 경우가 많다. 이를 보완하기 위해 다른 원소를 첨가하여 ‘합금(Alloy)’을 만드는데, 그 가장 기본 상태가 바로 고용체(Solid Solution)이다. 고용체는 용매 원자의 결정 격자 속에 용질 원자가 균일하게 녹아 들어가 단상(Single Phase)을 유지하는 상태를 말하며, 합금의 기계적 성질을 결정짓는 출발점이 된다. 현장에서 사용되는 대부분 재료는 순금속이라기 보다는 합금이라고 부를 수 있는데, 이번편에서는 합금의 시작이라고 할 수 있는 고용체에 대해 알아 보고자 한다.

2. 고용체(Solid Solution)의 분류와 형성 기구

고용체는 용질 원자가 용매 원자의 격자 내에 어떻게 자리 잡느냐에 따라 크게 두 가지로 나뉜다.

① 침입형 고용체 (Interstitial Solid Solution)

• 원리: 용매 원자 사이의 빈 공간(Gap)에 크기가 아주 작은 용질 원자가 끼어들어 가는 형태이다.
• 주요 원소: 수소(H), 탄소(C), 질소(N), 붕소(B) 등 원자 반경이 매우 작은 원소들이 해당한다.
• 특징: 침입한 원자가 격자 왜곡을 일으켜 전위의 이동을 방해하므로, 강도가 크게 향상된다. (예: 철-탄소 계의 페라이트, 오스테나이트)

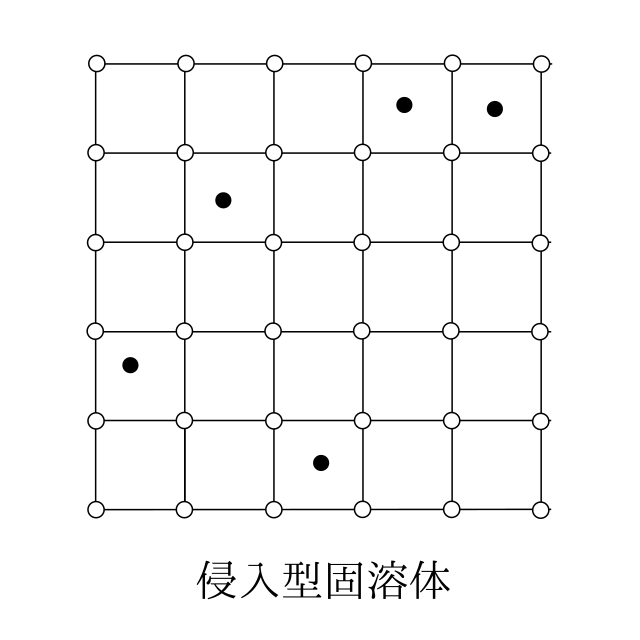

침입형고용체, 이미지 출처: Wikimedia Commons (Public Domain)

② 치환형 고용체 (Substitutional Solid Solution)

• 원리: 용매 원자가 있어야 할 격자 자리를 용질 원자가 대신 차지(치환)하는 형태이다.
• 특징: 용매와 용질 원자의 크기가 비슷할 때 주로 발생한다. (예: 구리-아연, 구리-니켈 합금)

치환형고용체, 이미지 출처: Wikimedia Commons (Public Domain)

* 치환형 고용체의 배열 상태와 변태

치환형 고용체는 원자들의 배열 방식에 따라 다시 세분화된다.

• 불규칙 고용체 (Disordered Solid Solution): 용질 원자가 격자 내에 아무런 규칙 없이 무작위로 배치된 상태이다. 고온에서는 열진동 때문에 대부분 이 상태를 유지한다.
• 규칙 고용체 (Ordered Solid Solution): 특정 온도 이하로 서냉하면 용질 원자가 특정 위치에 규칙적으로 배열되는 상태이다. (예: CuAu, Cu₃Au)
• 규칙-불규칙 변태 (Order-Disorder Transformation): 온도가 올라가면 규칙 배열이 깨져 불규칙 상태가 되고, 내려가면 다시 규칙화되는 현상이다. 이때 비열이나 전기저항 등 물리적 성질이 급격히 변하는 임계 온도(Tc)가 존재한다.

고용체는 일종의 결정결함이라고 볼수 있는데, 금속 결함에 대해서는 이 블로그의 ‘금속결함의 이해‘편을 참조해 주기 바란다.

3. 금속간 화합물 (Intermetallic Compound)

고용체와 달리, 성분 금속 원자들이 간단한 정수비(예: Mg₂Si, Fe₃C)로 결합하여 고유의 결정 구조를 갖는 물질이다.

• 특징: 결합력이 강해 경도가 매우 높고 취성이 크다. 합금 내에서 분산 강화 효과를 주어 고온 강도를 높이는 역할을 한다. 전기전도도가 낮고 비금속적 특성을 가진다.

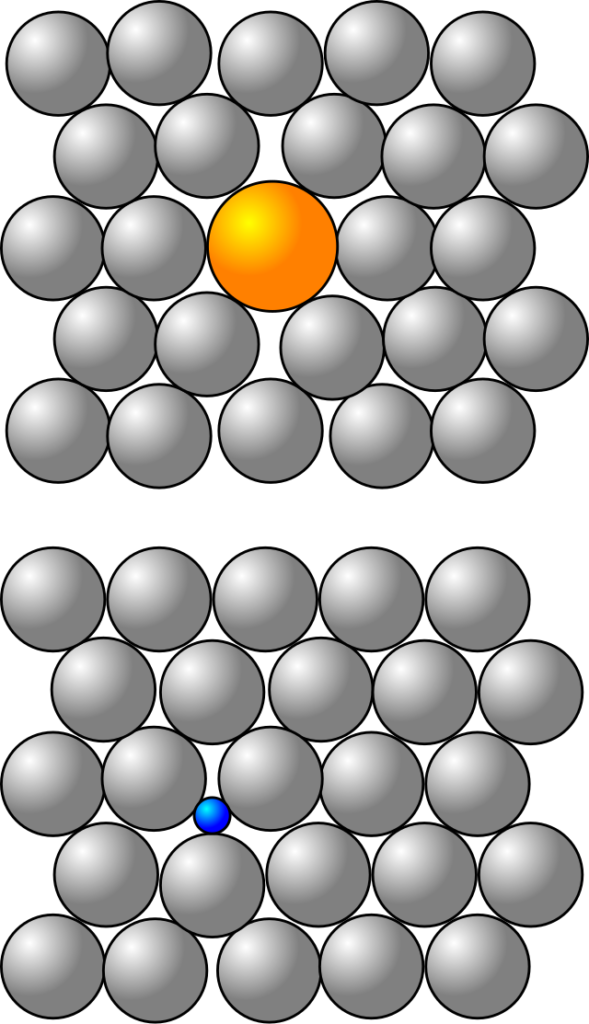

치환형/침입형 고용체, 이미지 출처: Wikimedia Commons (Public Domain)

4. 흄-로더리의 법칙 (Hume-Rothery Rules)

치환형 고용체가 무한히 녹아들 수 있는지(전율 고용체)를 결정하는 4가지 핵심 원칙이다.

1. 원자 반경의 차이: 두 원자의 반경 차이가 15% 이내여야 한다. 반경 차이가 15%를 넘으면 격자 왜곡 에너지가 너무 커서 고용도가 급격히 떨어진다
2. 결정 구조의 일치: 두 금속의 결정 격자 구조(BCC, FCC 등)가 같아야 전율 고용체를 형성하기 쉽다.
3. 화학적 친화력 (전기음성도): 두 원자의 전기음성도 차이가 작아야 한다. 차이가 크면 고용체가 되기보다 금속간 화합물을 형성하려 한다.
4. 원자가(Valency) 효과: 낮은 원자가의 금속은 높은 원자가의 금속을 녹이기보다, 높은 원자가의 금속이 낮은 원자가의 금속에 녹아들기가 더 쉽다. (Relative Valency Effect) 즉,
   • 원자가 전자는 원자의 가장 바깥쪽 전자 껍질(최외각 껍질)에 존재하는 전자들을 말합니다. 원자의 전체 전자 중 화학 반응이나 결합에 직접 참여하는 ‘일꾼’ 전자라고 보면 된다.
   • 원자가 전자가 1개(Cu, Ag, Au): 원자가는 1가
   • 원자가 전자가 2개(Mg, Zn, Be): 원자가는 2가
   • 원자가 전자가 3개(Al, Ga): 원자가는 3가
   • 원자가 전자가 많다는 것은 결합에 참여할 수 있는 ‘손’이 많다는 뜻이며, 이는 곧 원자가가 높음을 의미한다. 합금 설계 시 원자가가 높은 원소를 첨가하면 기전력이나 전자 농도에 큰 변화를 주어 고용체 상태도에 직접적인 영향을 미치게 된다.

흄-로더리에 따르면, 고용체 형성 시 전자 농도(e/a ratio)의 안정성이 중요하다. 따라서 원자가가 낮은 용매 금속은 높은 원자가의 용질 원자를 상대적으로 더 잘 용해시키는 ‘상대적 원자가 효과’를 보인다.

5. 베가드의 법칙 (Vegard’s Law)

고용체(Solid Solution)가 형성될 때, 결정 격자의 크기가 용질 원자의 농도에 따라 어떻게 변화하는지를 설명하는 법칙이다.

• 핵심 원리: 치환형 고용체에서 격자 상수(Lattice Parameter)는 각 성분 금속의 원자 분율에 따라 선형적으로 비례하여 변화한다.
  • a_alloy = aA(1-x) + aBx
  • (a_alloy: 합금의 격자 상수, aA, aB: 순금속 A, B의 격자 상수, x: B원소의 원자 농도)
• 공학적 의미:
  • 1. 성분 예측: XRD 측정을 통해 격자 상수를 구하면, 해당 합금에 용질 원자가 몇 %나 고용되어 있는지 역산할 수 있다.
  • 2. 격자 왜곡의 척도: 실제 합금은 원자 간 결합력 차이로 인해 이 법칙에서 약간 벗어나는 ‘편차’를 보이는데, 이를 통해 격자 변형 에너지를 분석하기도 한다.

6. 결론

고용체(Solid Solution) 형성은 금속의 강도를 높이는 가장 기본적인 메커니즘인 ‘고용 강화(Solid Solution Strengthening)’의 근간이 된다. 엔지니어는 흄-로더리의 법칙을 통해 고용 한계를 예측하고, 베가드의 법칙을 활용해 실제 형성된 격자의 변형도를 정량적으로 분석할 수 있어야 한다. 이러한 기초 이론들이 모여 현대 합금 설계와 품질 관리의 정밀함을 완성하는 것이다.

현장 기술사의 Insight: 0.1%의 탄소가 만드는 기적 => 플랜트 현장에서 사용하는 수많은 강재는 결국 ‘탄소가 철의 격자 속에 얼마나 잘 침입해 있느냐’의 싸움이다. 탄소 함량에 따라 용접성이 달라지고 강도가 결정된다. 우리가 도면에서 보는 재질 기호 하나하나에는 이 미시적인 원자들의 동거 규칙이 숨어 있다. 엔지니어라면 소재의 성적표(Mill Sheet)를 볼 때 이 고용체의 조성을 읽어낼 줄 알아야 한다.

• 참조자료: 위키백과_고용체

ⓒ 2026 Material-Welding-PE.com All rights reserved. 본 콘텐츠의 저작권은 저자에게 있으며, 출처를 밝히지 않은 무단 전재를 금합니다.
