1. 크리프(Creep)의 정의와 중요성
이번에는 시간에 따라 증가하는 변형 현상인 크리프 (Creep) 현상에 대해 2편에 걸쳐서 알아보고자 한다. 일반적인 금속 재료는 항복강도(Yield Strength) 이하의 응력에서는 변형이 멈추는 것이 상식이다. 하지만 온도가 높아지면 상황은 달라진다. 재료의 녹는점(Tm) 대비 약 40% (0.4 times x Tm) 이상의 고온 환경에서는 항복강도보다 훨씬 낮은 응력에서도 시간이 흐름에 따라 변형이 지속된다. 이러한 현상을 크리프(Creep)라 한다.
플랜트 설계 엔지니어로서 운전 중 고온 고압환경에 놓이는 환경이 항상 발생하며, 이러한 상황을 항상 고려하여 Creep를 고려한 설계를 진행하고 있다. 발전소의 터빈 날개, 화학 플랜트의 반응기, 항공기 엔진 등 고온·고압 환경에서 작동하는 설비들은 설계 수명 동안 이 크리프(Creep) 변형을 얼마나 억제하느냐가 안전의 핵심이다.

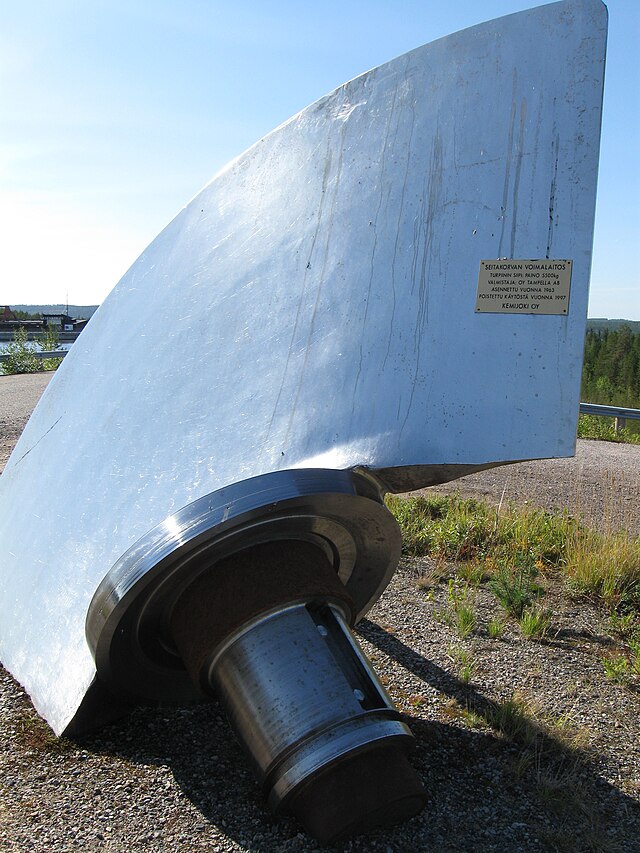

Turbine wing, 이미지 출처: Wikimedia Commons (Public Domain)
2. 크리프 발생의 미시적 메커니즘
금속 내부에서 크리프(Creep)가 발생하는 이유는 크게 두 가지 원자 단위의 움직임으로 설명할 수 있다.
- 전위 상승(Dislocation Climb): 저온에서는 전위(Dislocation)가 장애물에 걸리면 멈추지만, 고온에서는 원자 확산이 활발해지면서 전위가 장애물을 타고 넘어가며 계속 이동한다.
- 입계 미끄럼(Grain Boundary Sliding): 고온에서는 결정립 내부보다 결정립 사이의 경계(Grain Boundary)가 약해진다. 이 경계를 따라 결정립들이 서로 미끄러지면서 전체적인 변형을 유발한다.
- 공공 확산(Vacancy Diffusion): 응력이 가해진 방향으로 원자 사이의 빈공간(공공)이 이동하면서 재료의 외형이 서서히 변한다.

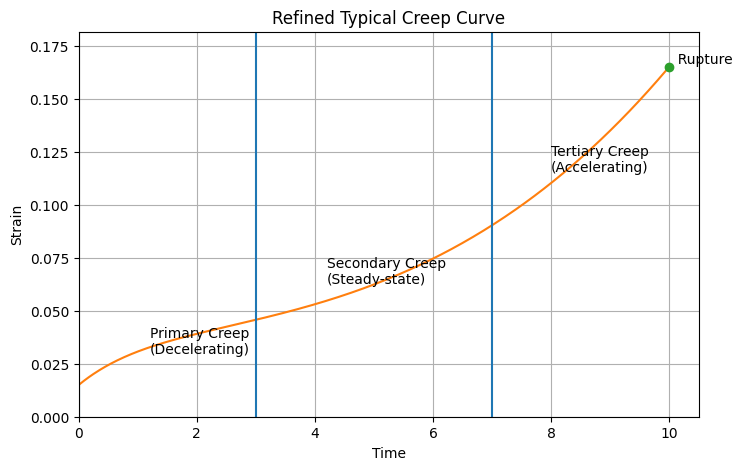

3. 크리프 3단계 곡선 (Creep Curve) 분석
일정한 온도와 응력 하에서 시간에 따른 변형률을 그래프로 나타내면 다음과 같은 3단계 특성을 보인다.

(1) 1차 크리프 (천이 크리프, Primary Creep)
- 초기 변형 후 변형 속도(de/dt)가 시간이 지남에 따라 점차 감소하는 단계다.
- 변형이 진행되면서 금속 내부의 격자 결함이 쌓여 가공 경화(Work Hardening)가 일어나기 때문에 변형에 대한 저항이 일시적으로 커진다.
(2) 2차 크리프 (정상 상태 크리프, Secondary Creep)
- 변형 속도가 일정하게 유지되는 구간으로, 설계 엔지니어가 가장 중요하게 검토하는 단계다.
- 가공 경화 현상과 고온에 의한 회복(Recovery) 현상이 평형을 이룬다. 이 단계의 기울기인 ‘최소 크리프 변형률’이 재료의 고온 수명을 결정짓는 척도가 된다.
(3) 3차 크리프 (가속 크리프, Tertiary Creep)
- 변형 속도가 급격히 증가하며 결국 파단(Rupture)에 이르는 마지막 단계다.
- 재료 내부에 미세한 공동(Void)이나 균열이 형성되고, 유효 단면적이 급격히 줄어들면서 네킹(Necking) 현상이 발생한다.
* 크리프 변형률(e)은 응력(s), 온도(T), 시간(t)의 함수로 정의된다.
- 수식 표현: e = f(s, T, t) (여기서 e는 변형률, s는 응력, T는 온도, t는 시간)
4. 설계의 핵심 지표: 크리프 한도(Creep Limit)
고온 설비를 설계할 때, 단순히 상온의 항복강도를 기준으로 삼는 것은 매우 위험하다. 시간이 지남에 따라 변형이 누적되는 특성을 고려하여 ‘크리프 한도’ 내에서 설계가 이루어져야 한다.
- 정의: 특정 온도에서 일정 시간(보통 10,000시간 또는 100,000시간) 동안 가해졌을 때, 총 변형률이 허용치(예: 1%)를 넘지 않는 최대 응력을 의미한다.
- 설계 적용 사례:
- 장기 수명 설비: 발전소 보일러 튜브나 터빈 부품은 보통 105시간(약 11.4년) 동안 1%의 변형이 일어나는 응력을 기준으로 삼는다.
- 단기 사용 부품: 제트 엔진의 연소실 부품 등은 가동 조건이 가혹하므로 더 짧은 시간(1,000시간 등)을 기준으로 설계하기도 한다.

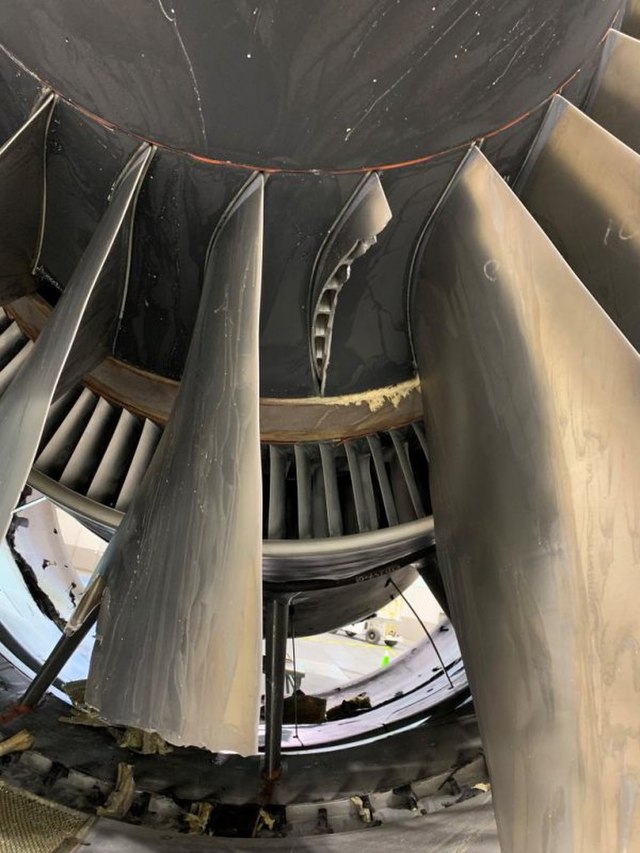

크리프 파단, 이미지 출처: Wikimedia Commons (Public Domain)
5. 크리프 파단 강도(Creep Rupture Strength)
크리프 한도와 함께 반드시 고려해야 할 것이 파단 강도다. 이는 특정 온도에서 일정 시간 후에 재료가 완전히 끊어지는 응력을 의미한다. 설계 시에는 크리프 한도와 파단 강도 중 더 낮은 값을 기준으로 **안전율(Safety Factor)**을 곱하여 사용 응력을 결정한다.
실제 현장에서는 제한된 시간 내에 장기 수명을 예측하기 위해 라슨-밀러 파라미터(Larson-Miller Parameter, LMP)와 같은 가속 시험법을 사용하여 크리프 특성을 평가한다.
- 라슨-밀러 파라미터: 발전소나 항공기 엔진 부품은 10만 시간(약 11년) 이상의 수명을 보장해야 한다. 하지만 설계 단계에서 11년 동안 실험을 하고 있을 수는 없다. 이때 높은 온도에서 짧은 시간 동안 실험한 데이터를 바탕으로, 낮은 온도에서의 장기 수명을 예측하기 위해 고안된 것이 바로 라슨-밀러 파라미터(LMP)이다.
6. 현장 기술사의 인사이트
현장 기술사의 Insight: 크리프는 ‘인내심’의 한계다 =>상온 인장 시험 성적서만 믿고 고온 설비를 설계하는 것은 자살 행위와 같다. 500°C가 넘는 환경에서는 금속의 ‘기억력’이 사라지기 때문이다. 기술사는 라슨-밀러(Larson-Miller) 지수를 통해 10만 시간 뒤의 미래를 예측할 줄 알아야 한다. 눈에 보이지 않는 미세한 늘어남이 결국 거대한 플랜트의 가동 중단으로 이어진다는 사실을 명심해야 한다.
이어지는 크리프 2편에서는 크리프 수명에 영향을 미치는 인자와 크리프 수명 향상방안에 대해 알아보고자 한다.
- 참조자료: 위키백과_크리프
