0. 서론: 크리프 수명을 어떻게 향상할 것인가?

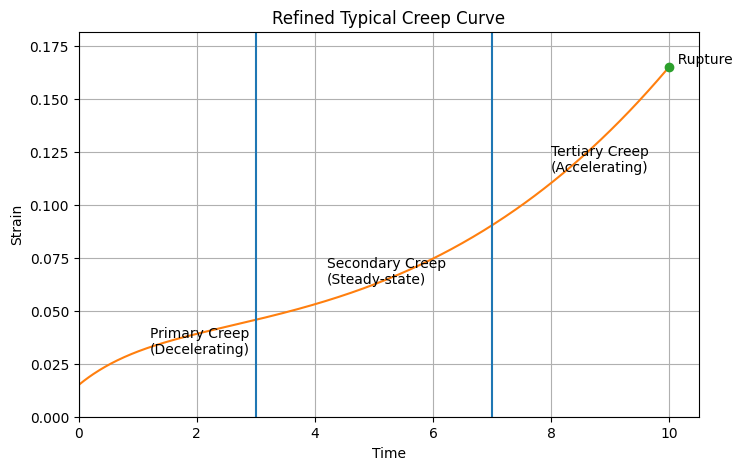

1편에서 크리프(Creep)의 정의 및 3단계 곡선, 크리프 한도, 파단강도에 대하여 알아보았고, 이번편에서는 크리프(Creep) 수명에 영향을 미치는 본질적 인자 및 수명향상을 위한 대책에 대해서 논의하고자 한다. 플랜트 설계엔지니어로서 크리프 수명을 향상하기 위한 공학적 대책을 정확히 알고 설계에 반영하는 것은 매우 중요하다고 생각한다.
크리프의 기본적인 정의와 3단계 곡선에 대해서는 [고온의 적, 금속 크리프(Creep) 현상이란? 3단계 변형 메커니즘 완벽 정리(Creep 1) ]을 참고하기 바란다.
1. 크리프(Creep) 수명에 영향을 미치는 본질적 인자
금속 재료의 크리프(Creep) 저항성은 외부 환경 조건과 재료 내부의 조직적 특성에 의해 결정된다.
- 응력(s)과 온도(T): 온도와 응력은 크리프 속도에 가장 지대한 영향을 미친다. 온도가 상승하거나 응력이 높아질수록 2차 크리프 영역의 기울기(변형률 속도)가 급격히 가팔라지며 파단 시간은 단축된다.
- 결정립 크기 (Grain Size): 고온에서는 결정립계(Grain Boundary)가 취약해지므로, 결정립이 미세할수록 미끄럼 현상이 많이 발생하여 크리프 저항성이 떨어진다. 즉, 고온 크리프 환경에서는 조대한(큰) 결정립이 유리하다.
- 합금 원소: 기저 금속에 첨가된 원소들은 전위의 이동을 방해하거나 결정립계를 강화하여 수명을 연장시킨다.
- 융점(Melting Point): 융점이 높은 재료일수록 원자 간 결합력이 강하여 고온에서도 결정 구조가 안정적으로 유지된다. 따라서 크리프 저항성을 높이려면 기본적으로 융점이 높은 금속을 베이스로 선택해야 한다.
- 결정구조(Crystal Structure): 원자들이 가장 조밀하게 쌓여 있는 FCC(면심입방격자) 구조가 BCC 구조보다 크리프 저항성이 우수하다. 오스테나이트계 스테인리스강이나 니켈(Ni) 기 초합금이 고온 설비에 주로 사용되는 이유다.
- 입계편석(Grain Boundary Segregation): 황(S), 인(P)과 같은 불순물이 결정립계에 모이는 편석 현상은 입계 결합력을 약화시킨다. 이는 크리프 파단의 기점이 되므로, 고순도 정련을 통해 편석을 억제하는 것이 필수적이다.
2. 크리프(Creep) 수명 향상을 위한 재료 선정 및 공학적 대책
(1) 크리프(Creep) 저항성이 높은 최적 재질의 선정
가장 근본적인 대책은 사용 온도와 응력 조건에 부합하는 내열 재료를 선정하는 것이다.
- 일반 탄소강보다는 몰리브덴(Mo)이 첨가된 합금강을, 그보다 가혹한 조건에서는 크롬(Cr)-몰리브덴강이나 스테인리스강, 혹은 초고온용 니켈 기 초합금을 선정하여 재료 자체의 한계치를 높여야 한다.
(2) 결정립 크기(Grain Size)의 조절
상온에서는 결정립이 미세할수록 강도가 높지만, 크리프가 발생하는 고온 영역에서는 결정립이 조대한(큰) 것이 유리하다. 결정립계가 적을수록 입계 미끄럼과 확산 경로가 줄어들어 크리프 속도를 늦출 수 있기 때문이다. 극단적인 경우 단결정(Single Crystal) 재료를 사용하여 입계 자체를 제거하기도 한다. 최첨단 가스터빈 날개(Blade)에 단결정 초합금(Superalloy)을 사용하는 이유가 바로 이것이다.
Turbine, [이미지 출처: Pixabay]
(3) 석출 경화(Precipitation Hardening) 활용
합금 내부의 미세한 석출물들이 전위(Dislocation)의 이동을 물리적으로 차단하는 ‘핀(Pin)’ 역할을 하게 함으로써 변형을 억제한다.
(4) 합금 원소의 전략적 첨가
- 고용 강화: 원자 크기가 다른 원소를 넣어 격자 변형을 유도, 전위 이동을 방해한다.
- 탄화물 형성: 바나듐(V), 티타늄(Ti) 등을 첨가하여 고온에서도 안정한 탄화물을 형성함으로써 결정립계를 보강한다.
- 합금원소별 효과
- 몰리브덴(Mo), 텅스텐(W): 원자 크기가 큰 원소를 첨가하여 격자 변형을 일으켜 전위 이동을 방해한다(고용강화).
- 크롬(Cr), 바나듐(V), 티타늄(Ti): 강한 탄화물을 형성하여 고온 강도를 유지하고 산화 저항성을 높인다.
(5) 열처리 최적화
적절한 불림(Normalizing)과 뜨임(Tempering) 처리를 통해 고온에서도 안정적인 조직을 확보해야 한다. 조직이 불안정하면 가동 중 상(Phase) 변화가 일어나 급격한 강도 저하를 초래할 수 있다.
[크리프 파괴, 이미지 출처: Wikimedia Commons (Public Domain)]
3. 결론: 설계 및 유지보수의 관점
크리프 수명은 결정립 크기나 결정립 구조등에 의해 달라지며, 크리프 수명 향상은 적절한 재질 선정에서 시작하여, 운전 중 온도 관리와 정기적인 조직 검사를 통한 열화 상태 파악으로 완성된다. 특히 라슨-밀러 파라미터(LMP)를 활용한 잔존 수명 평가를 병행하여 예상치 못한 파단을 예방해야 한다.
현장 기술사의 Insight: 관리되지 않는 크리프는 시한폭탄과 같다 => 설계 수명이 20년이라고 해서 20년 내내 안전한 것은 아니다. 현장의 실제 운전 온도와 압력은 설계치를 상회할 때가 많기 때문이다. 기술사는 정기적인 비파괴 검사(Replicas)를 통해 조직의 미세 공동(Void) 형성을 관찰하고, 데이터에 기반한 잔존 수명을 예측해야 한다. 예방 정비가 곧 거대 플랜트의 경제성과 안전을 결정짓는 핵심이다.
- 참조자료: 위키백과_크리프
ⓒ 2026 Material-Welding-PE.com All rights reserved. 본 콘텐츠의 저작권은 저자에게 있으며, 출처를 밝히지 않은 무단 전재를 금합니다.
