1. 서론
주철(Cast Iron)은 단순히 탄소량이 많은 철이 아니라, 다양한 합금 원소와 냉각 조건의 정밀한 상호작용으로 탄생하는 야금학의 결정체이다. 주철 1편에서 주철(Cast Iron)의 정의와 분류를 다루었다면, 이번편에서는 주철의 성질을 결정짓는 내부 5대 원소의 상세 역할과 조직 개선을 통해 기계적 성질을 극대화하는 원리에 대해 알아 보고자 한다. 현장 설계에서 가장 많이 사용하는 재료중 하나인 주철에 대해서는 항상 구성 성분을 자세히 이해하고 그 구성 비율을 잘 조절하여 재료를 선정할 필요가 있다고 느끼고 있다.
2. 주철(Cast Iron) 내 5대 원소의 역할 및 심층 분석
주철의 기질 조직과 흑연의 형상은 다음 5가지 핵심 원소의 화학적 역학 관계에 의해 좌우된다.
- 탄소(C): 일단 2.1% 이상 탄소를 포함하여야 주철 조직을 형성한다. 융점을 낮춰 유동성을 확보하고 흑연의 양을 결정한다.
- 규소(Si): 시멘타이트(Fe3C)를 분해하여 흑연화를 강력하게 촉진한다. 규소가 충분하면 회주철이 되지만, 규소가 부족하면 주철은 백주철화되어 가공이 불가능해진다.
- 망간(Mn): 흑연화를 방해하고 시멘타이트를 안정화시킨다. 기질을 펄라이트화하여 강도를 높인다. 가장 중요한 역할은 황(S)과 결합하여 유해한 FeS의 형성을 막는 것이다.
- 보통 Mn = 1.7 x S + 0.3(%)의 공식으로 Mn을 넣어서 FeS 형성을 제어한다.
- 인(P)과 스테다이트(Steadite): 인은 철 및 탄소와 결합하여 스테다이트(Fe + Fe3P + Fe3C)라는 공정 조직을 형성한다.
- 장점: 약 950~980℃에서 용융되어 유동성을 극대화하므로 얇고 복잡한 주물 제작에 유리하며, 매우 단단하여 내마모성을 높여준다.
- 단점: 함유량이 과도하면(보통 0.3% 이상) 결정립계에 그물망 구조로 석출되어 충격 치를 급격히 떨어뜨리고 ‘냉간 취성’의 원인이 된다.
- 황(S): FeS와 MnS의 차이: 황은 주철에서 가장 경계해야 할 불순물이다. 망간과의 결합 여부에 따라 운명이 갈린다. 최대한 FeS의 생성량을 낮추어야 한다.
- FeS (황화철): 망간이 부족할 때 형성되며, 낮은 융점으로 인해 결정립계에 존재하며 냉각 시 수축 균열을 유발한다. 또한, 고온에서 강도가 급격히 떨어져 뜨거운 상태에서 파손되는 원인이 되는 적열취성(Hot Shortness)을 유발한다. 흑연화를 강력히 방해하여 조직을 희게(백주철화) 만든다.
- MnS (황화망간): 망간이 충분할 때 형성된다. FeS보다 융점이 높아 응고 과정에서 먼저 석출되어 슬래그로 부상하거나 미세한 입자로 기질에 분산된다. 황을 MnS 상태로 고정함으로써 FeS에 의한 적열취성을 방지하고 흑연화 방해 작용을 억제한다.
인은 스테다이트를 만들어 유동성과 내마모성을 주지만 취성을 조심해야 하고, 황은 망간을 만나 MnS가 되어야만 주철이 깨지지 않고 온전해진다
3. 주조성 및 조직 영향 인자 (C, Si, 냉각속도)
- 탄소당량(C.E): C + Si/3 수치가 높을수록 흑연화가 잘 되고 주조성이 향상된다.
- 냉각 속도(Cooling Rate):
- 서냉(Slow Cooling): 탄소가 흑연으로 석출될 충분한 시간을 주어 회주철 조직이 된다.
- 급냉(Rapid Cooling): 흑연화 시간이 부족하여 탄소가 시멘타이트로 고정된 백주철(Chilled layer)이 된다.
- 질량 효과(Mass Effect): 제품의 두께가 두꺼우면 서냉되어 연해지고, 얇으면 급냉되어 경해지는 현상을 의미한다.
4. 주철(Cast Iron)의 조직 개선법
- 접종(Inoculation): 쇳물에 Fe-Si 등을 첨가하여 핵 생성을 촉진, 편상 흑연을 미세화하고 균일하게 분산시키는 필수 기술이다.
- 구상화 처리: Mg이나 Ce을 첨가하여 흑연 형상을 구형으로 제어, 응력 집중을 최소화하여 인성을 부여한다.
- 합금화 및 열처리: Ni, Cr, Mo 등을 첨가하여 기질을 강화하거나, 풀림(Annealing)을 통해 내부 응력을 제거하고 가공성을 높인다.

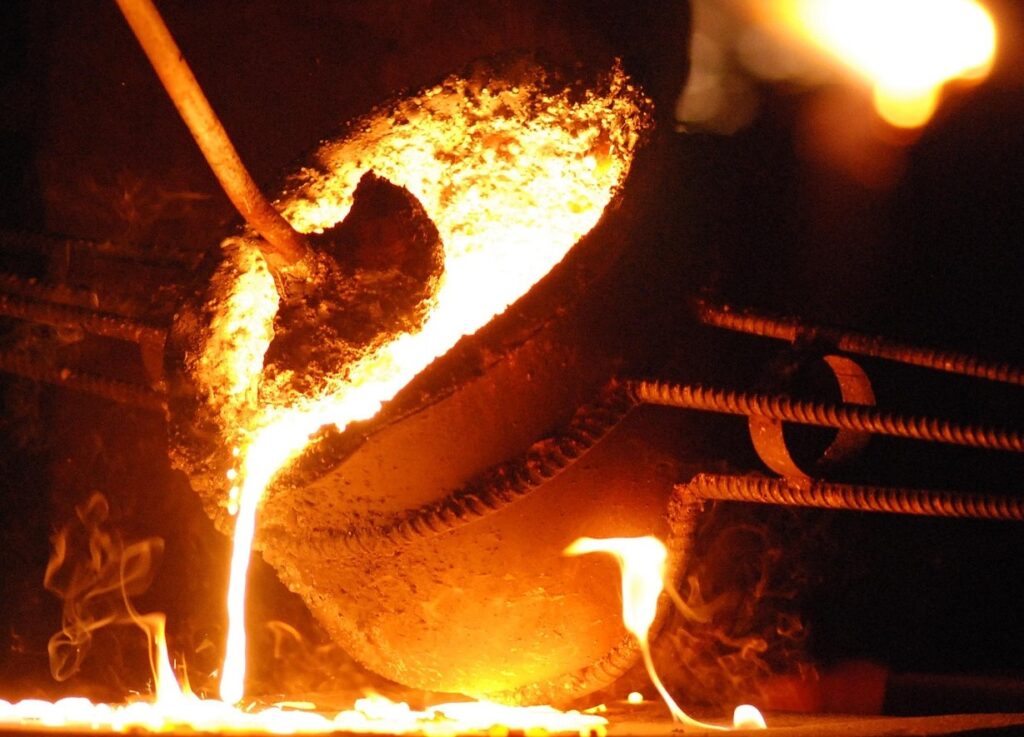

[이미지 출처: Pixabay]
5. 주철의 피로 특성: 노치 효과와 감쇠능의 대결
1) 회주철(Gray Cast Iron)의 피로 특성
회주철은 인장 강도가 낮아 절대적인 피로 한도(Fatigue Limit) 자체는 높지 않다. 하지만 독특한 장점이 하나 있다.
- 내부 노치 효과: 회주철 내부의 날카로운 편상 흑연(Flake Graphite)은 그 자체로 미세한 ‘노치(Notch)’ 역할을 한다. 이미 내부에 수많은 노치가 존재하기 때문에, 외부에서 긁힘이나 홈(노치)이 생겨도 피로 강도가 크게 떨어지지 않는 ‘노치 감도가 낮다’는 특징이 있다.
- 낮은 피로비: 보통 강(Steel)의 피로 한도는 인장 강도의 약 40~50% 수준이지만, 회주철은 약 35~45% 수준으로 약간 낮다.
2) 구상흑연주철(Ductile Cast Iron)의 피로 특성
- 높은 피로 강도: 흑연이 동글동글한 구상으로 존재하여 응력 집중이 완화된다. 따라서 인장 강도가 높고, 피로 한도 역시 일반 강철에 육박할 정도로 우수하다.
- 신뢰성: 자동차의 크랭크축(Crankshaft)처럼 반복적인 하중을 받는 부품에 구상흑연주철이 쓰이는 이유가 바로 이 우수한 피로 내구성 때문이다.
3) 주철이 피로에 유리한 이유: 감쇠능(Damping Capacity)
주철(Cast Iron)이 반복 하중을 받는 기계 베드 등에 쓰이는 결정적인 이유는 진동 흡수력이다.
- 진동은 피로 파괴의 주범 중 하나다. 주철 내부의 흑연 조직이 진동 에너지를 흡수하여 열로 방산시키기 때문에, 공진이나 외부 충격으로 인한 피로 균열의 성장을 억제하는 효과가 탁월하다.
5. 결론
주철(Cast Iron)의 품질은 5대 원소의 정밀한 배합, 특히 P와 S의 적절한 제어와 냉각 속도의 조화로 결정된다. 스테다이트를 활용한 내마모성 확보와 MnS 형성을 통한 적열취성 방지는 주조 전문가가 반드시 갖춰야 할 야금학적 지식이다. 주철의 야금학적 원리를 이해하고 조직을 자유자재로 제어하는 것이야말로 고품질 주물과 용접의 핵심 역량이다.이러한 원리를 바탕으로 조직을 제어하는 것이 고품질 제품 생산의 핵심이다. 다음 3편에서는 주철의 성질을 바꾸는 0.1%의 마법: 접종(Inoculation)의 원리와 조직 미세화 에 대해 자세히 알아 보고자 한다.
현장 기술사의 Insight: 규소(Si)는 주철의 ‘유연제’다 => 현장에서 얇은 부위가 유독 딱딱하게 굳어 가공이 안 되는 칠(Chill) 현상으로 고생해 본 적이 있을 것이다. 이는 냉각 속도가 너무 빠르거나 규소량이 부족할 때 발생한다. 기술사는 단순히 ‘철을 녹이는 것’에 그치지 않고, 성분 분석표의 규소 수치를 보고 이 재료가 현장에서 얼마나 잘 깎일지, 혹은 잘 깨질지를 예측할 수 있어야 한다. 야금학은 숫자로 재료의 미래를 읽는 학문이다.
- 참조자료: 위키백과_무쇠
