1. 오스테나이트(Austenite) 스테인리스강이란?
스테인리스강은 금속 조직에 따라 마르텐사이트, 페라이트, 오스테나이트(Austenite) 등으로 분류된다. 그중 오스테나이트(Austenite) 스테인리스강은 철(Fe)에 크롬(Cr, 18% 이상)과 니켈(Ni, 8% 이상)을 주합금 원소로 첨가하여 상온에서도 오스테나이트 조직을 유지하게 만든 강종이다. 전 세계 스테인리스 생산량의 약 60~70%를 차지할 정도로 범용성이 높으며, 대표적으로 ’18-8 스테인리스강’이라 불리는 300계열이 여기에 속한다.
현장 설계 엔지니어로서, 오스테나이트 스테인리스강은 탄소강이나 Low alloy강 다음으로 많이 사용하는 재료로서 그 특성을 잘 이해하여서 한다. 오트테나이트강의 특징중 하나는 자석에 붙지 않는다는 점인데, 그 이유에 대해서도 자세히 살펴보고자 한다.
2. 재료의 특성: 강점과 약점, 자성
1) 오스테나이트 S/S강의 강점
- 우수한 내식성: 크롬이 표면에 견고한 부동태 피막(Cr2O3)을 형성하여 산화와 부식을 강력하게 억제한다.
- 뛰어난 가공성: 연신율이 높고 유연하여 성형 및 가공이 용이하다.
- 극저온 인성: 온도가 낮아져도 취성 파괴가 잘 일어나지 않아 LNG 탱크 등 극저온 환경에서도 안정적이다. (이 블로그의 극저온 재료 관련 글을 참조하기 바람.)
- 비자성: 기본적으로 자석에 붙지 않는 성질을 가지고 있어 정밀 전자 기기나 의료기기에 적합하다.
2) 오스테나이트 S/S강의 약점
- 응력부식균열(SCC): 염화물 환경에서 인장 응력을 받을 경우 갑작스러운 균열이 발생할 위험이 있다. (이 블로그의 SCC 관련글 참조하기 바람)
- 입계부식(Sensitization): 450~850°C 사이의 온도에 노출되면 크롬 탄화물이 석출되어 부식 저항력이 급격히 떨어진다. (이 블로그의 예민화 관련글 참조하기 바람)
- 열팽창과 전도율: 탄소강에 비해 열팽창 계수가 크고 열전도율이 낮아 용접 시 변형이 발생하기 쉽다.
3) 오스테나이트(Austenite) 스테인리스강은 왜 자성이 없을까?
일반적인 철(탄소강)이나 페라이트계 스테인리스강은 자석에 찰떡같이 붙지만, 오스테나이트(Austenite)계는 자성이 없다. 그 이유는 단순히 성분 때문이 아니라, 원자 배열 구조의 차이에 있다.
a. 결정 구조의 차이: BCC vs FCC
금속 원자들이 어떻게 쌓여 있느냐에 따라 자성이 결정된다.
- 페라이트(탄소강 등): 체심입방격자(BCC, Body-Centered Cubic) 구조를 가진다. 이 구조에서는 철 원자들의 전자 스핀(Spin) 방향이 한쪽으로 정렬되기 쉬워 강자성을 띤다.
- 오스테나이트: 면심입방격자(FCC, Face-Centered Cubic) 구조를 가진다. 철에 니켈(Ni)을 다량 첨가하면 상온에서도 이 FCC 구조가 유지되는데, 이 배열에서는 전자 스핀들이 서로 상쇄되거나 정렬되지 않아 외부 자석에 반응하지 않는 비자성 (Non-magnetic property) 상태가 된다.

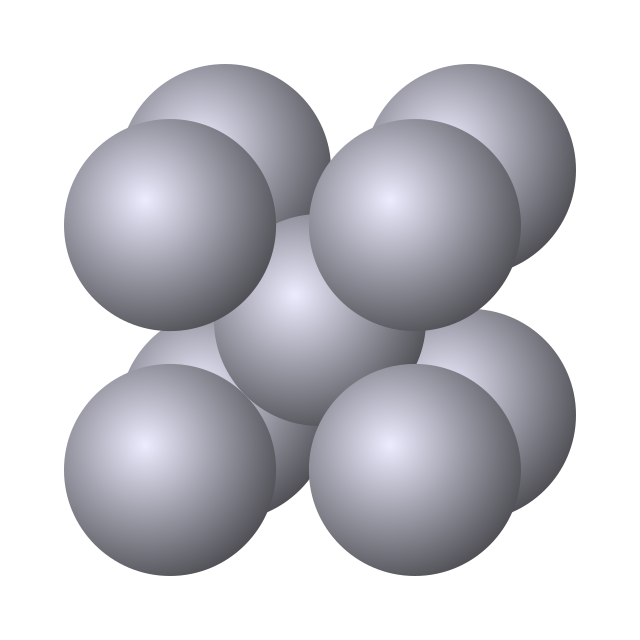

BCC 구조 _ 이미지 출처: Wikimedia Commons (Public Domain)
FCC 구조 _ 이미지 출처: Wikimedia Commons (Public Domain)
b. 니켈(Ni)의 마법
순수한 철은 고온(912~1,394°C)에서만 오스테나이트(Austenite) 구조를 유지한다. 하지만 오스테나이트 스테인리스강은 니켈이라는 원소를 8% 이상 넣어 이 고온 조직을 상온까지 억지로 ‘박제’해 놓은 것이다. 즉, 니켈이 비자성 구조인 FCC를 단단히 붙잡고 있는 역할을 한다.
c. 예외: 가공 유도 마르텐사이트 (왜 자석에 붙기도 할까?)
현장에서 “304인데 왜 자석에 살짝 붙지?”라는 의문이 생길 때가 있다. 이는 냉간 가공(차갑게 변형을 주는 작업) 때문이다.
- 오스테나이트(Austenite) 강을 강하게 구부리거나 당기면, 안정적이었던 FCC 조직의 일부가 무너지면서 자성을 띠는 마르텐사이트(Martensite) 조직으로 변태한다.
- 이를 ‘가공 유도 마르텐사이트 변태’라고 부르며, 이 때문에 심하게 가공된 모서리나 용접부 근처는 자석이 살짝 달라붙을 수 있다. 하지만 이는 재료의 결함이 아닌 자연스러운 금속학적 현상이다.
3. 오스테나이트 S/S강 종류와 대표 강종
- STS 304: 가장 표준적인 강종으로 주방기구, 건축 내장재, 일반 산업용 기계 등에 광범위하게 사용된다.
- STS 316: 304에 몰리브덴(Mo)을 첨가하여 내산성 및 내공식성을 강화한 강종이다.
- STS 304L / 316L: 탄소 함량을 낮추어(Low Carbon) 용접 시 발생하는 입계부식 문제를 개선한 저탄소형 강종이다.
- STS 321 / 347: 티타늄(Ti)이나 니오븀(Nb)을 첨가하여 고온에서 탄화물 석출을 방지한 안정화 강종이다.
오스테나이트 스테인리스강, [이미지 출처: Pixabay]
1) 대표강종 STS 304와 STS 316의 결정적 차이
| 비교 항목 | STS 304 | STS 316 |
| 합금 성분 | 18Cr-8Ni | 18Cr-12Ni-2Mo |
| 내식성 | 일반적인 환경에서 우수 | 염분(해수), 화학 약품에 매우 우수 |
| 주요 용도 | 가전, 주방, 일반 배관 | 해양 플랜트, 화학 설비, 의료용 |
| 가격 | 상대적으로 저렴(경제적) | 몰리브덴과 높은 니켈 함량으로 고가 |
가장 큰 차이는 몰리브덴(Mo)의 유무다. 316은 몰리브덴 덕분에 바닷물이나 염소 이온이 많은 환경에서도 구멍이 뚫리는 ‘공식 부식(Pitting)’에 매우 강한 면모를 보인다.
2) 안정화 강종 (Stabilized Stainless Steel)이란? (321, 347)
오스테나이트계(Austenite) 스테인리스강을 용접하거나 고온(450~850°C)에 노출시키면, 강 내부의 크롬(Cr)과 탄소(C)가 결합해 ‘크롬 탄화물’을 만든다. 이때 크롬이 빠져나간 자리는 부식에 취약해지는데(입계부식), 이를 막기 위해 만든 것이 안정화 강종이다.
a. 작동 원리: “탄소의 시선을 돌려라”
안정화 강종은 탄소와 친화력이 크롬보다 훨씬 더 강한 티타늄(Ti)이나 니오븀(Nb)을 소량 첨가한다.
- 고온에 노출되면 탄소는 크롬 대신 티타늄이나 니오븀과 먼저 결합하여 ‘티타늄 탄화물’이나 ‘니오븀 탄화물’을 형성한다.
- 결과적으로 크롬은 제자리에 보존되어 부동태 피막을 유지할 수 있게 된다. 이를 금속학적으로 ‘탄소를 고정(Stabilizing)시킨다’고 표현한다.
b. 대표적인 강종
- STS 321 (18Cr-9Ni-Ti): 티타늄을 첨가한 강종. 고온 강도가 우수하고 용접 후 열처리가 어려운 대형 구조물에 주로 쓰인다.
- STS 347 (18Cr-10Ni-Nb): 니오븀을 첨가한 강종. 321보다 고온 특성이 약간 더 안정적이며 항공기 배기 계통이나 고온 화학 설비에 사용된다.
c. 왜 L-Grade(저탄소강) 대신 쓰는가?
입계부식을 막는 또 다른 방법은 탄소 함량을 극도로 낮춘 304L이나 316L을 쓰는 것이다. 하지만 저탄소강은 고온에서 강도가 떨어지는 단점이 있다.
- L-Grade: 상온 및 일반 부식 환경에 적합 (탄소를 없앰)
- 안정화 강종(321, 347): 고온(약 400~900°C) 환경에서도 강도와 내식성을 동시에 유지해야 할 때 필수적이다.
4. 결론
오스테나이트(Austenite) 스테인리스강은 우수한 내식성과 가공성 덕분에 현대 산업에서 빼놓을 수 없는 핵심 소재이다. 304 강종이 경제성과 성능 면에서 균형 잡힌 선택이라면, 해안 지역이나 가혹한 화학 환경에서는 초기 비용이 높더라도 316 강종을 선택하는 것이 장기적인 유지보수 측면에서 유리하다. 사용 환경의 부식 인자를 정확히 파악하고 적절한 강종을 선정하는 것이 공학적 설계의 핵심이라 할 수 있다.
현장 기술사의 한마디: 자석은 재질 판별의 ‘참고용’일 뿐이다 => 현장에서 304와 430(페라이트) 또는 다른 재료를 구분할 때 흔히 자석을 대보곤 한다. 하지만 강하게 절곡되거나 인발된 오스테나이트 부위는 가공 경화로 인해 자석이 살짝 붙을 수 있다. 이를 보고 ‘가짜 스테인리스’라고 오해하는 경우가 종종 있는데, 기술사는 자석에 의존하기보다 PMI(성분 분석)나 Mill Sheet를 통해 정확한 강종을 확인하는 습관을 가져야 한다.
- 참조자료: 위키백과_스테인리스강
ⓒ 2026 Material-Welding-PE.com All rights reserved. 본 콘텐츠의 저작권은 저자에게 있으며, 출처를 밝히지 않은 무단 전재를 금합니다.
