스테인리스강 용접부 부식의 주범: 예민화(Sensitization) 원인과 3가지 방지 대책

1. 오스테나이트계 스테인리스강과 내식성

이번 내용은 오스테나이트계 스테인리스강의 가장 심각한 문제중 하나인 예민화(Sensitization)에 관해 다루어 본다. 스테인리스강 중에서 오스테나이트계 스테인리스강(300계열)은 우수한 내식성과 가공성으로 전 산업 분야에서 가장 널리 사용되는 합금이다. 하지만, 이 소재가 450°C~850°C의 특정 온도 영역에 노출될 경우 조직 내부에 치명적인 결함이 발생하는데, 이것이 바로 결정립계를 따라 크롬 결핍지대가 발생하면서 부식 저항성이 급격히 저하되는 ‘예민화(Sensitization)’ 현상이다. 과거 이란 현장에서 용접 감리업무를 한 적이 있었는데, 굉장히 주의해서 관리했던 문제이기도 하다.

2. 왜 오스테나이트계에서 특히 심각한가?

예민화(Sensitization)는 스테인리스강 중에서도 특히 오스테나이트계(Austenitic)에서 두드러진다. 이는 오스테나이트 구조가 페라이트 구조에 비해 탄소의 용해도는 높지만, 크롬(Cr)의 확산 속도는 상대적으로 매우 느리기 때문이다.

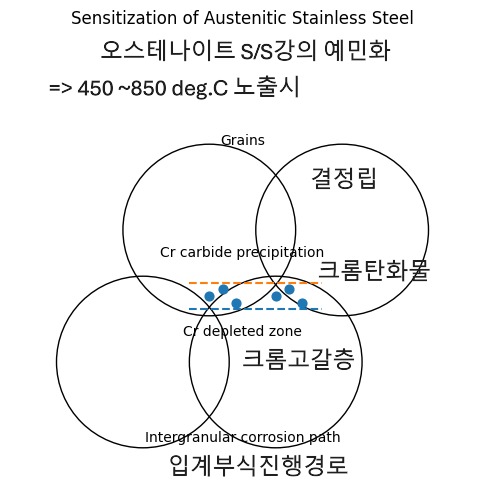

고온 노출 시 결정립 내부의 크롬이 충분히 확산하여 보충되기 전, 결정립계에 위치한 탄소와 크롬이 먼저 결합하여 크롬 탄화물(Cr₂₃C₆)을 형성한다. 이 과정에서 결정립계 주변의 크롬 농도가 내식성 유지의 한계치인 약 12% 미만으로 떨어지는 ‘크롬 결핍 지대(Chromium Depleted Zone)’가 형성되면서 부식에 무방비 상태가 된다.

3. 산업 현장에서의 예민화(Sensitization): Weld Decay와 입계부식

산업 현장에서 예민화가 가장 빈번하게 발생하는 지점은 용접부의 열영향부(HAZ)이다. 첨부된 아래사진의 경우를 보면 현장 용접에서 오스테나이트 스테인리스 배관의 Butt Welding 이후 열영향부에서 입계부식이 발생한 것을 알 수 있다.

• Weld Decay(용접부 부식): 용접 입열에 의해 모재의 특정 영역이 예민화 온도 대역에 머물게 되면서 발생한다.
• 산업적 영향: 정유 및 화학 플랜트의 반응기, 발전소 열교환기, 고온 배관 시스템 등에서 발생하는 입계부식(Intergranular Corrosion)은 외부 식별이 어려워 갑작스러운 파단이나 누설을 초래한다. 이는 설비 수명 단축뿐만 아니라 대형 사고로 이어질 수 있는 중대한 관리 대상이다.

입계부식(예민화), Reducer

4. 기술적 대응 전략: 소재 선정과 시공 관리

엔지니어는 플랜트의 운전 온도와 환경에 맞춰 다음과 같은 단계별 전략을 수립해야 한다.

a. 탄소 함량의 극소화 (L-Grade 활용)

예민화(Sensitization)는 탄소함량이 중요한 영향을 미치므로, 탄소 함량을 0.03% 이하로 제한한 304L, 316L 등의 Low Carbon 강종을 선택한다. 탄화물 형성의 주원인인 탄소의 양을 원천적으로 줄여 예민화 저항성을 높이는 가장 보편적인 방법이다.

b. 안정화 강종(Stabilized Grade)의 채택

고온 운전이 지속되거나 장시간 열 노출이 불가피한 환경에서는 304나 316보다는 321(Ti 첨가)이나 347(Nb 첨가) 강종을 사용한다. 티타늄과 니오븀은 크롬보다 탄소 친화력이 강해 크롬 탄화물 대신 TiC, TbC를 우선적으로 형성함으로써 기저 조직 내의 크롬 농도를 보존한다.

c. 용접 입열량 및 냉각 속도 제어

시공 단계에서는 용접 층간 온도(Interpass Temperature)를 엄격히 제한하고 냉각 속도를 높여야 한다. 소재가 예민화 온도 대역(450°C~850°C)에 머무는 시간을 물리적으로 최소화하여 탄화물의 석출을 억제하는 실무적 접근이다.

S/S Welding (GTAW), [이미지 출처: Pixabay]

현장에서는 단가 때문에 L-Grade 대신 일반 304를 쓰고 싶어 하는 유혹이 많다. 하지만 부식 환경이 가혹한 플랜트라면 초기에 비용을 조금 더 들여서라도 316L이나 안정화 강종을 선택하는 것이 장기적인 유지보수 측면에서 훨씬 경제적이다. 용접 후 부식으로 인한 재시공 비용은 소재 차액의 수십 배에 달하기 때문이다.

5. 기술사 코멘트: 플랜트 건전성 확보의 핵심

오스테나이트 스테인레스강의 예민화(Sensitization) 메커니즘에 대한 깊이 있는 이해는 단순한 지식을 넘어, 플랜트 생애주기 비용(LCC)과 안전성을 결정짓는 핵심 역량이다. 설계 단계의 적정 강종 선정, 시공 단계의 정밀한 용접 관리, 그리고 가동 중의 지속적인 모니터링이 삼박자를 이룰 때 비로소 가혹한 산업 환경에서도 설비의 신뢰성을 확보할 수 있다.

현재 플랜트 설계 업무를 하고 있는데, 오스테나이트 강의 경우 PWHT를 가급적 배재하고 있으며, 그 이유를 설명한 글도 참조하기 바란다. 그외, 오스테나이트 스테인리스강의 부식 문제는 이 블로그 공식(Pitting), 응력부식균열(SCC) 관련 내용을 참조하기 바란다.

• 참조자료_위키백과 스테인리스강

ⓒ 2026 Material-Welding-PE.com All rights reserved. 본 콘텐츠의 저작권은 저자에게 있으며, 출처를 밝히지 않은 무단 전재를 금합니다.
